VEX GO هو نظام ممتع وتعليمي مخصص للاستخدام مع الطلاب في الصفوف من الثالث إلى الخامس. يمكن أيضًا الاستفادة من مرونتها ووظيفتها مع العديد من مستويات الدرجات الأعلى.
ستقدم لك هذه المقالة بعض الأفكار الأساسية التي ستساعد الطلاب على استخدام نظام VEX GO.
فهم
فيما يلي أساسيات البناء، والتي تنطبق تقريبًا على كل ما يتعلق بـ VEX، بالإضافة إلى العالم الحقيقي أيضًا.
توجيه
حاول بنفسك، وكذلك اطلب من طلابك، العثور على القطعة الموضحة في الملصق وتوجيهها بنفس الطريقة في يدك كما هو موضح. إن تعلم القيام بذلك أثناء البناء يضمن توصيل القطع في المواقع الصحيحة، بالإضافة إلى أنه يعزز تفكيرك المكاني للبناء المستقبلي. تعد القدرة على تصور جزء ما في "صندوق زجاجي" مفهومًا ضخمًا في الهندسة لأنه يعتمد على الصورة التي تقوم بإنشائها في عقلك. يتم إنشاء تعليمات بناء VEX مع وضع هذه المشاهدات في الاعتبار، لذا تحدى نفسك وأعد توجيه الجزء الموجود في يدك لرؤية أفضل عرض مثالي عند إنشاء الروبوت الخاص بك.
فئات الجزء
تستخدم VEX Robotics ثلاث فئات رئيسية من الأجزاء. عند البدء في مختبر العلوم والتكنولوجيا والهندسة والرياضيات، يتم استخدام التعليمات الإرشادية لتسهيل تفكيرك المكاني قبل البدء في البناء الحر، أو البناء بدون تعليمات موجهة بغرض تلبية احتياجاتك. كل ما عليك أن تتذكره في هذه المرحلة هو أن أي بناء يمكنك تخيله هو ممكن تمامًا، لأنه يتكون ببساطة من ترتيب معين لهذه الفئات. حاول إعادة ترتيب هذا الترتيب في المستقبل، وأنت الآن حر في البناء مثل المحترفين!
- الهيكل: uلربط الأجزاء ببعضها البعض، وتحتوي على الشكل العام للبناء
- الحركة: uلتحريك الروبوت. تتضمن الأعمدة والتروس والبكرات والعجلات والرفوف والشرائح
- الإلكترونيات: رهو أدمغة البناء. يشمل أجهزة الاستشعار والمحركات والدماغ
هل يمكنك أنت وطلابك تحديد الأجزاء التي تنتمي إلى كل فئة؟
مبنى
تم تصميم البناء باستخدام VEX GO مع وضع البساطة في الاعتبار. يجب اعتبار قطع التوصيل بمثابة توصيل هاتفك بالشاحن. ليس عليك أن تمارس كميات هائلة من الضغط، ولكن لا يمكنك أن تضعه بشكل غريب على جزء آخر. جرب هذا بنفسك! استخدم دبوسًا وقم بتوصيله بأي شعاع. يجب أن تكون قادرًا على الشعور أو سماع نقرة مميزة عندما يتم إدخال الجزء بالكامل. قد يؤدي عدم ربط القطع معًا بشكل كامل إلى فشل هيكلي في وقت لاحق، وهو أمر يحاول المهندسون تجنبه.
الدوائر مقابل المربعات - اتصال بالحركة
يتكون نظام البناء VEX GO من أجزاء بلاستيكية وأعمدة معدنية وإلكترونيات.
قد تحتوي الأجزاء البلاستيكية على:
أوتاد مربعة
الثقوب المربعة
أوتاد مستديرة
ثقوب مستديرة
الأعمدة المعدنية عبارة عن قضبان مربعة.
هذه الأشكال المختلفة لها وظائف محددة جدًا لنظام VEX GO.
ربط مربع / رمح في حفرة مربعة

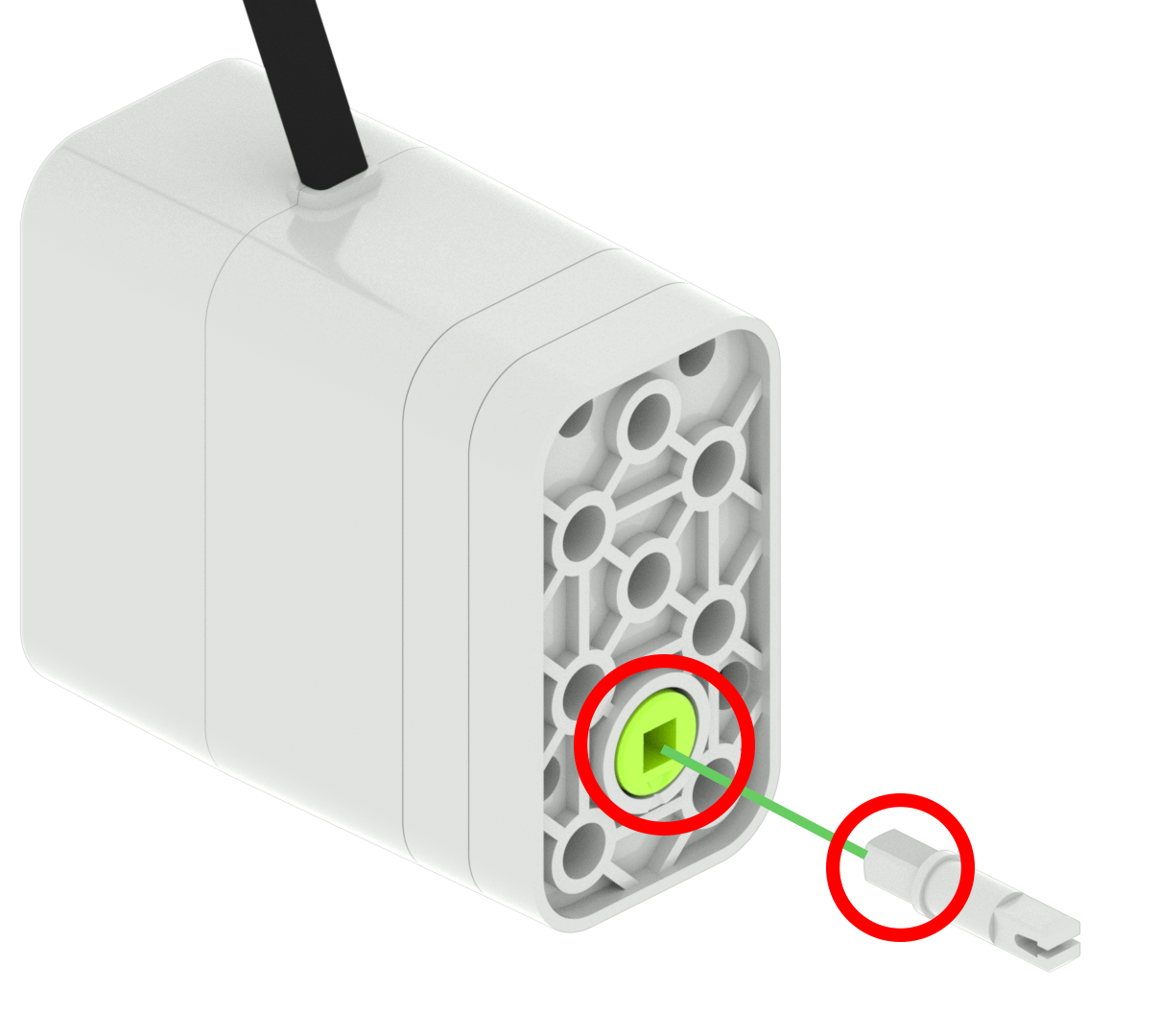

عندما يتم وضع الوتد/العمود المربع في حفرة مربعة وإجبار الوتد/العمود على الدوران، فإن الجزء ذو الفتحة المربعة سيضطر إلى الدوران. على سبيل المثال، إذا تم وضع دبوس مربع في الفتحة المربعة للمحرك، فقد يضطر الدبوس إلى الدوران.

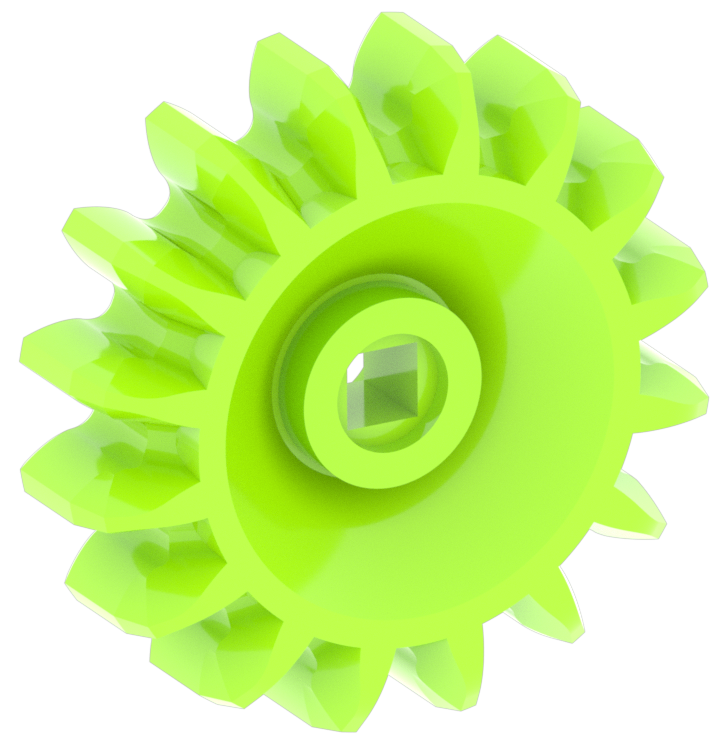

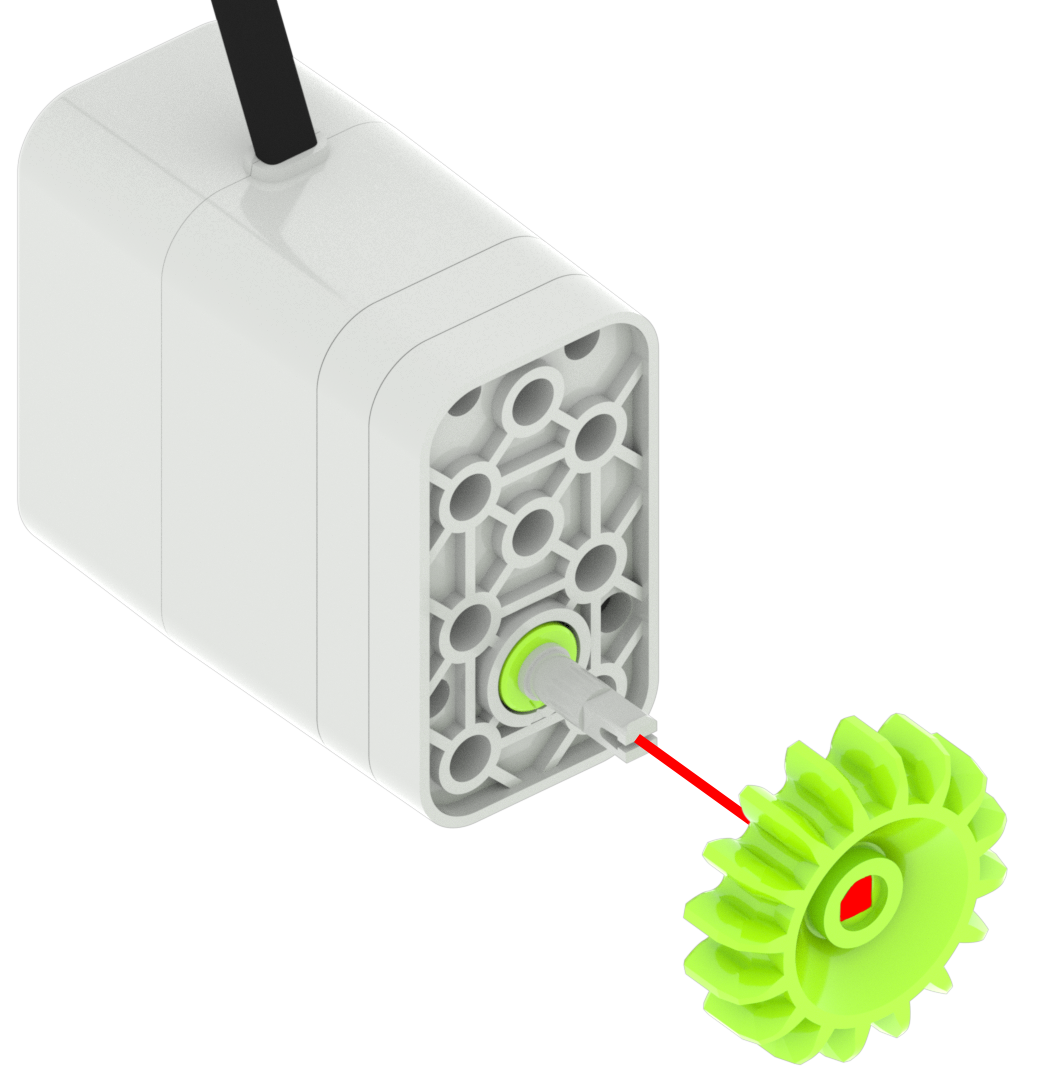

إذا تم إدخال الفتحة المربعة للترس الأخضر في دبوس رمادي مربع دوار، فسيتم إجبار الترس أيضًا على الدوران.
الأجزاء ذات أوتاد مربعة أو أعمدة مربعة

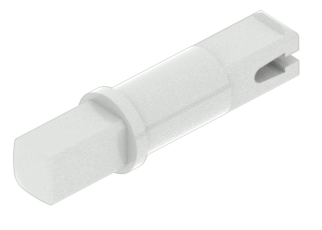

- دبوس رمادي

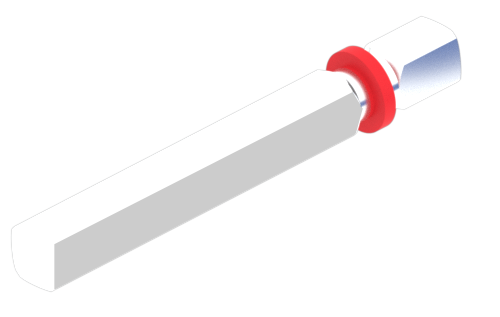

- رمح أحمر
- رمح أخضر
- رمح توج
- رمح عادي
الأجزاء ذات الفتحة المربعة
- محرك
- مقبض الباب
- عجلة رمادية
- ريد جير
- جرين جير
- بلو جير
- البكرة الخضراء
- البكرة البرتقالية
- شعاع المربع الأحمر
- شعاع رقيق
ربط دائري في حفرة مستديرة
عندما يتم وضع ربط دائري في فتحة مستديرة لجزء ما، يمكن للجزء أن يدور بحرية على الوتد الدائري. على سبيل المثال، إذا تم وضع وتد مستدير للدبوس الأحمر في الفتحة المستديرة للشعاع الأسود، فيمكن للشعاع أن يدور بحرية على الدبوس الأحمر.

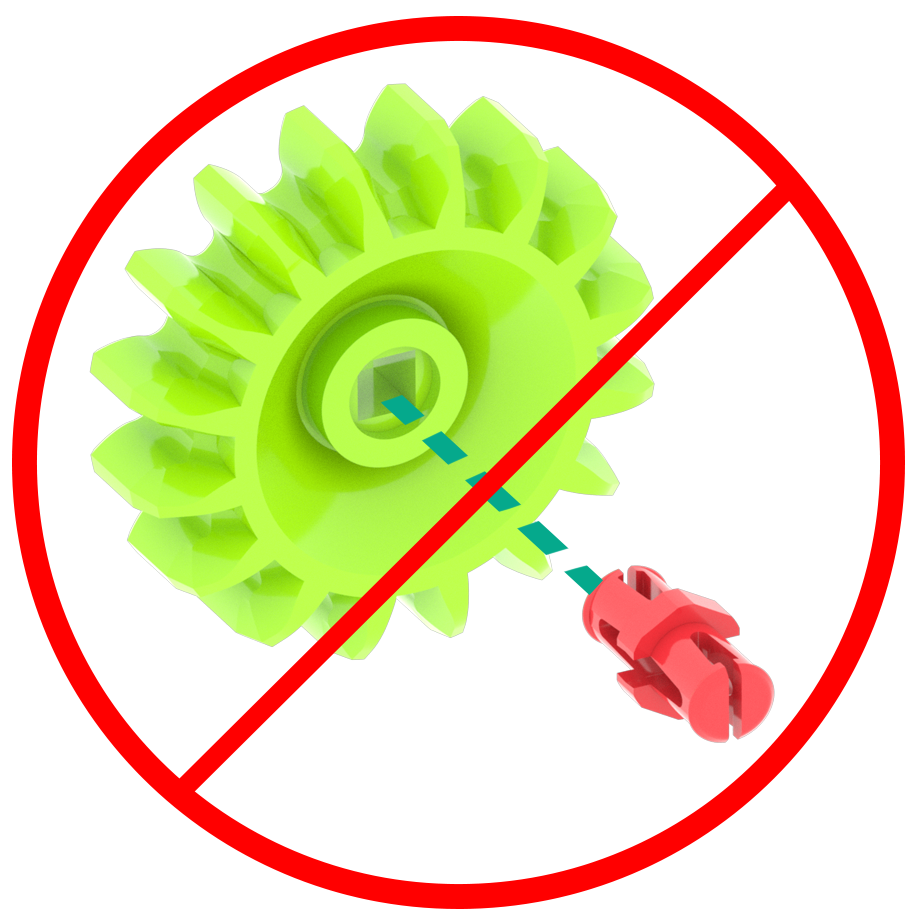

ملاحظة: أوتاد مستديرة لن تتناسب مع الثقوب المربعة.
وتد مربع أو رمح في حفرة مستديرة

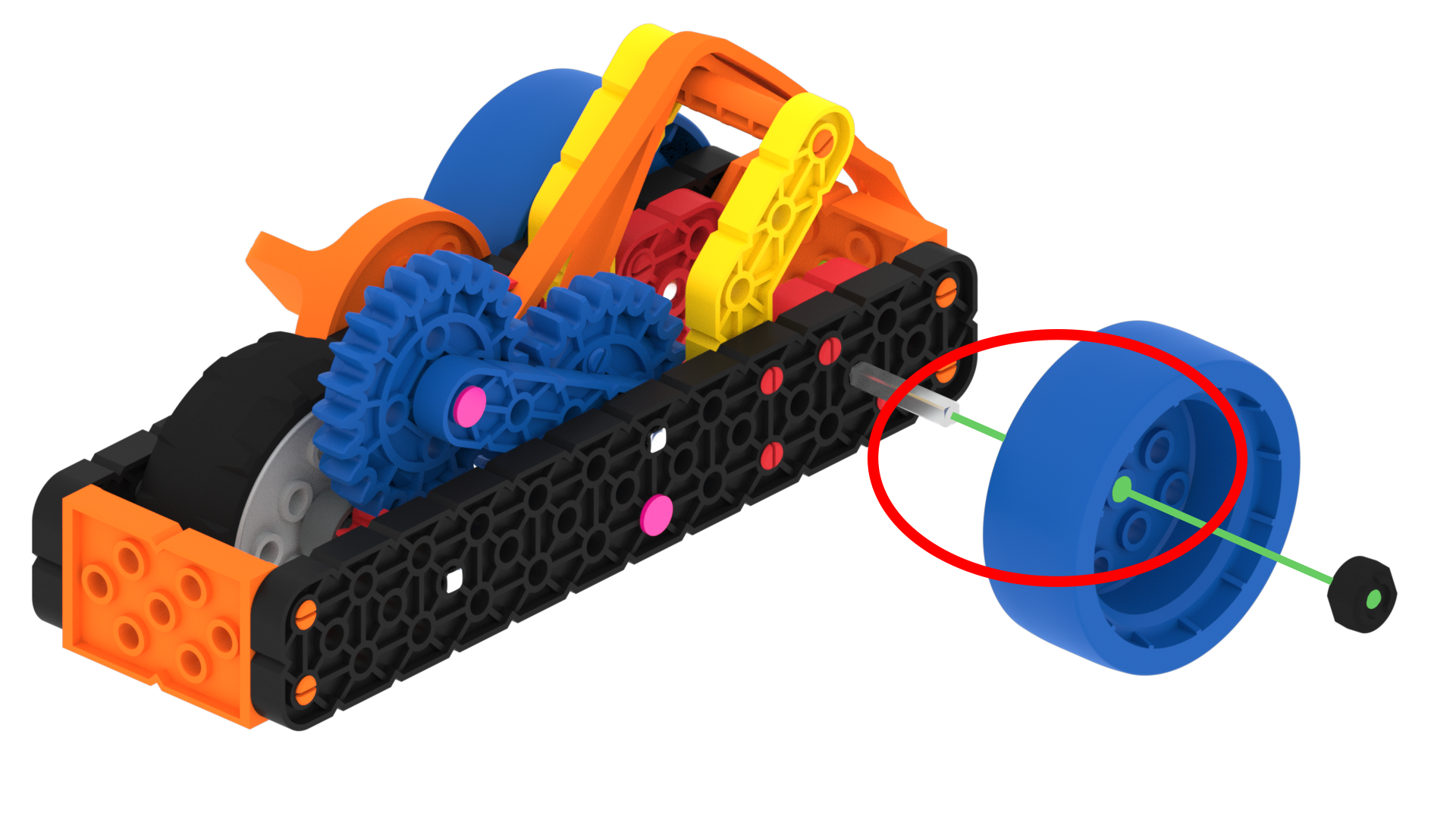

عندما يتم وضع ربط أو عمود مربع في فتحة مستديرة لجزء ما، سيكون الجزء قادرًا على الدوران بحرية حول الوتد المربع أو العمود. على سبيل المثال، إذا تم إدخال عمود عادي من خلال الفتحة المستديرة للعجلة الزرقاء، فيمكن للعجلة الزرقاء أن تدور بحرية على العمود.
اتصالان أو أكثر

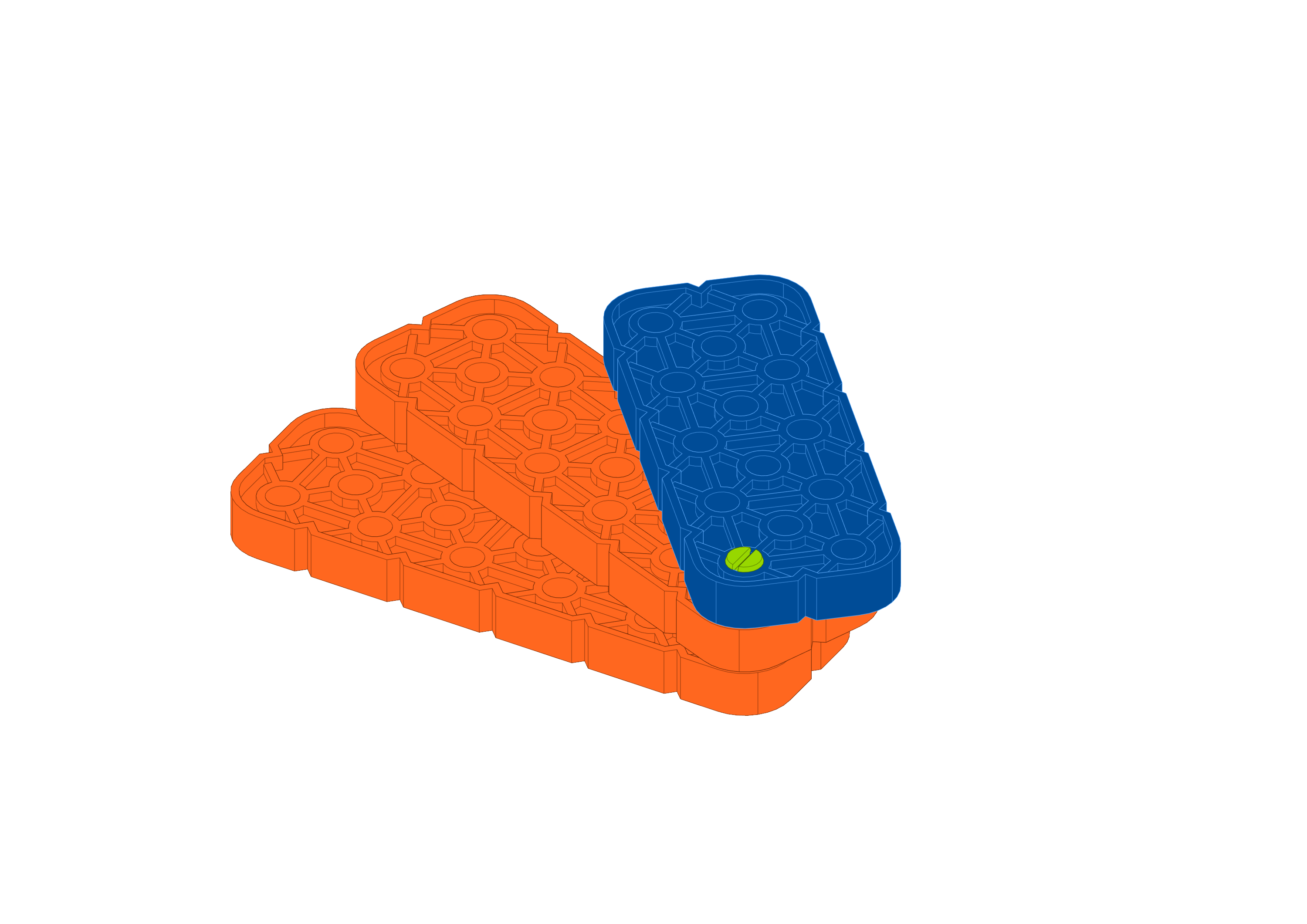

قم بتوصيل جزأين معًا بدبوس واحد، وقم بممارسة القوة على أحدهما. ما يحدث؟ كما ترون، الشعاع قادر على التحرك بحرية حول الدبوس الذي قمت بتوصيله، لإيقاف هذا، راجع الخطوة التالية.
إذا كان الجزءان يحتويان على موصلين أو أكثر يربطانهما، فلن يدورا. على سبيل المثال، إذا كان الشعاع الأصفر الكبير يحتوي على دبابيس حمراء مدرجة في فتحاته وتم إدخال الشعاع الأزرق الكبير على الدبابيس الحمراء، فسيتم توصيل الشعاع الأصفر الكبير والشعاع الأزرق الكبير معًا بقوة.
القبعات والشفاه وأطواق العمود
تتميز دبابيس وأعمدة VEX GO Kit بميزات خاصة تسمى الأغطية أو الشفاه.
قبعات
القبعات هي ميزات موجودة في الدبابيس الوردية والأعمدة المغطاة والتي تمنع الأجزاء من المرور بالكامل عبر فتحة الجزء الذي تم إدخالها فيه.
يعد الدبوس الوردي والعمود المغطى مفيدًا لأنه لا يحتوي على شفة، مما يسمح باستخدام التروس ذات القيود الصارمة. يتم استخدام هذا الاستخدام في Code Base.
الشفاه
الفلنجات هي ميزات موجودة على المسامير والأعمدة والتي تمنع إدخالها بسمك يزيد عن جزء واحد في الحفرة.
يتم استخدام هذا في Code Base وهو مفيد حيث تمنع الحافة العمود من الانزلاق عبر العارضة، وفي نفس الوقت تتلقى الطاقة من المحرك.
الياقات رمح
أطواق العمود هي أطواق مطاطية يمكن وضعها على أعمدة معدنية.

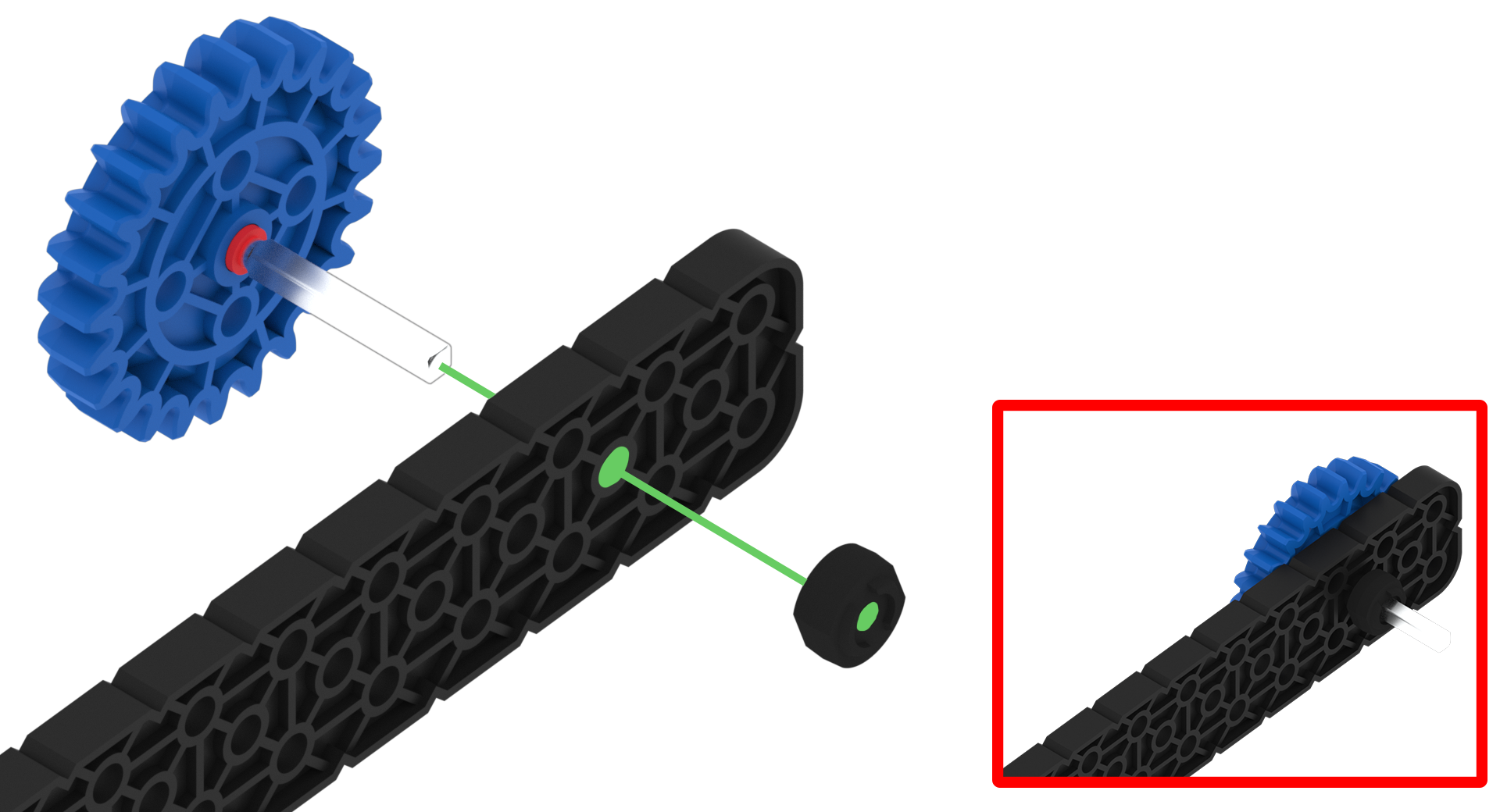

يمكن أن يمنع طوق العمود العمود المعدني من الانزلاق عبر فتحة جزء آخر. على سبيل المثال، يمكن لياقة العمود أن تمنع العمود الأحمر من الانزلاق للخلف خارج فتحة مستديرة في شعاع أسود كبير.

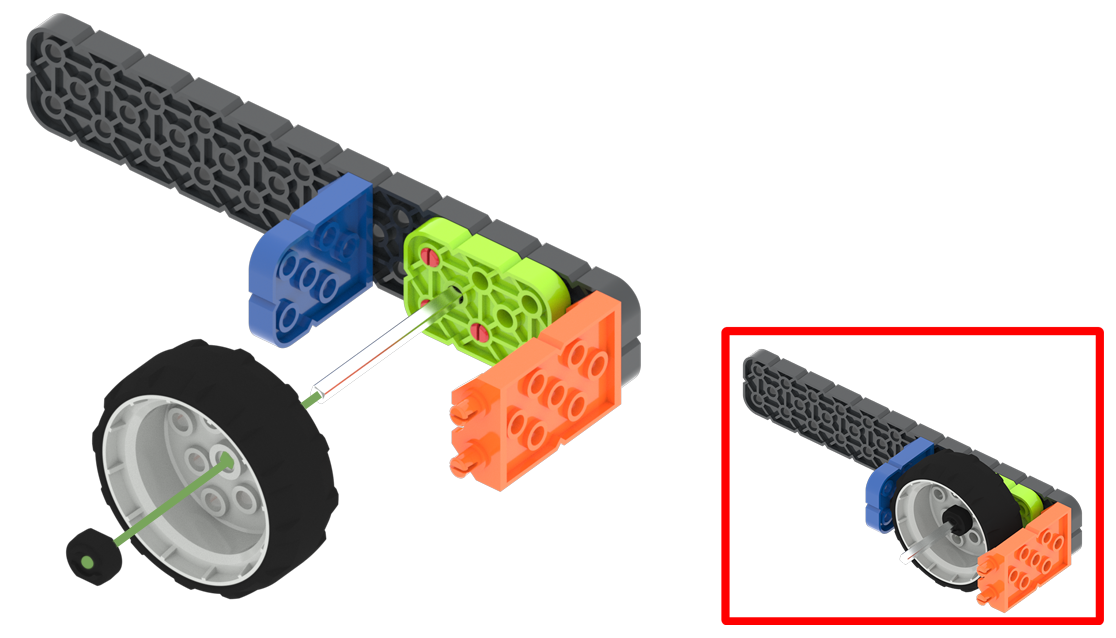

يمكن أن يمنع طوق العمود الجزء من الانزلاق من العمود. على سبيل المثال، يمكن لطوق العمود أن يمنع العجلة الرمادية من الانزلاق عن العمود.
الألوان والأحجام
ميزة أخرى تجعل نظام VEX GO سهل البناء هو أن الأجزاء لها لون فريد خاص بها. تساعد هذه الألوان على مطابقة الأجزاء مع الخطوات الواردة في تعليمات البناء.

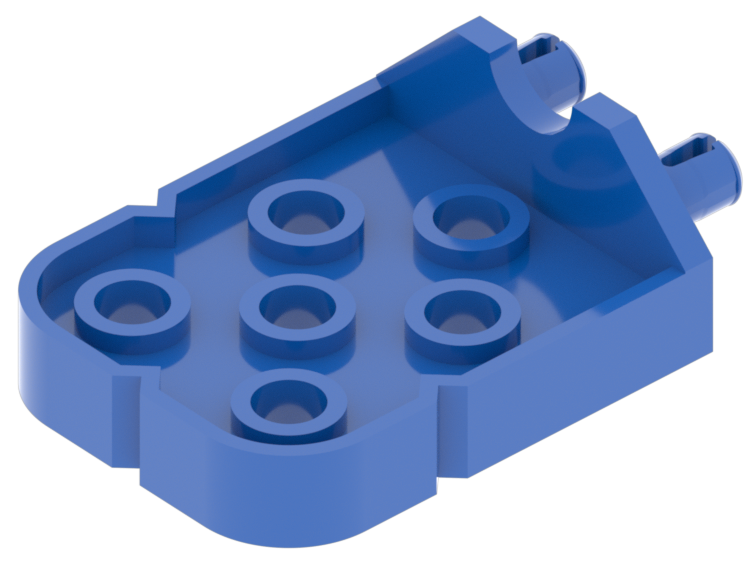

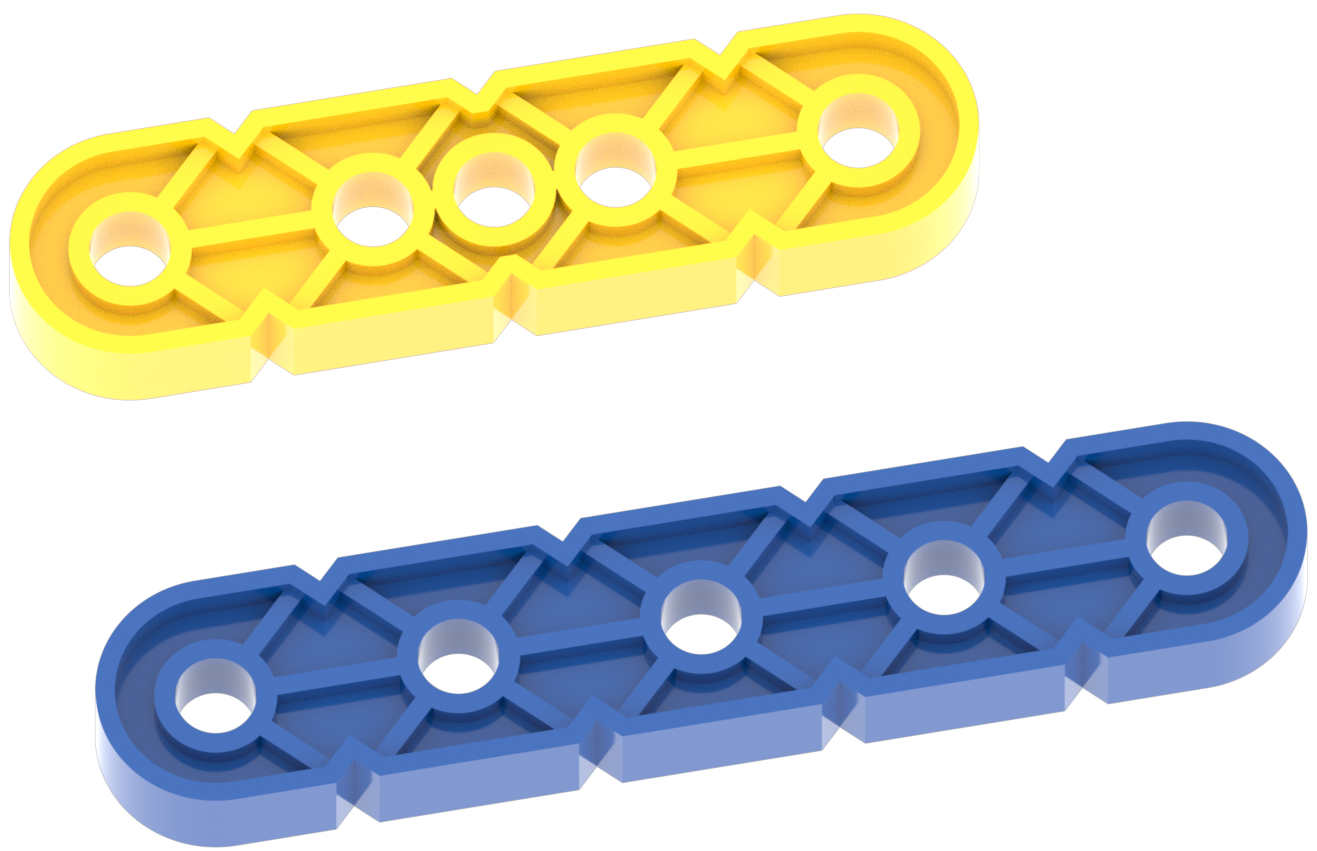

على سبيل المثال، قد يبدو الرابط الأزرق والموصل الأصفر متشابهين. ومع ذلك، عندما تستدعي تعليمات البناء وجود موصل أصفر، فلا شك في أي موصل يجب استخدامه.
بالإضافة إلى المساعدة في تحديد الأجزاء المطلوبة لخطوة في تعليمات البناء، فإن الأجزاء من نفس اللون ستكون بنفس الحجم. على سبيل المثال، تكون الحزم الصفراء دائمًا أصغر من الحزم الزرقاء.

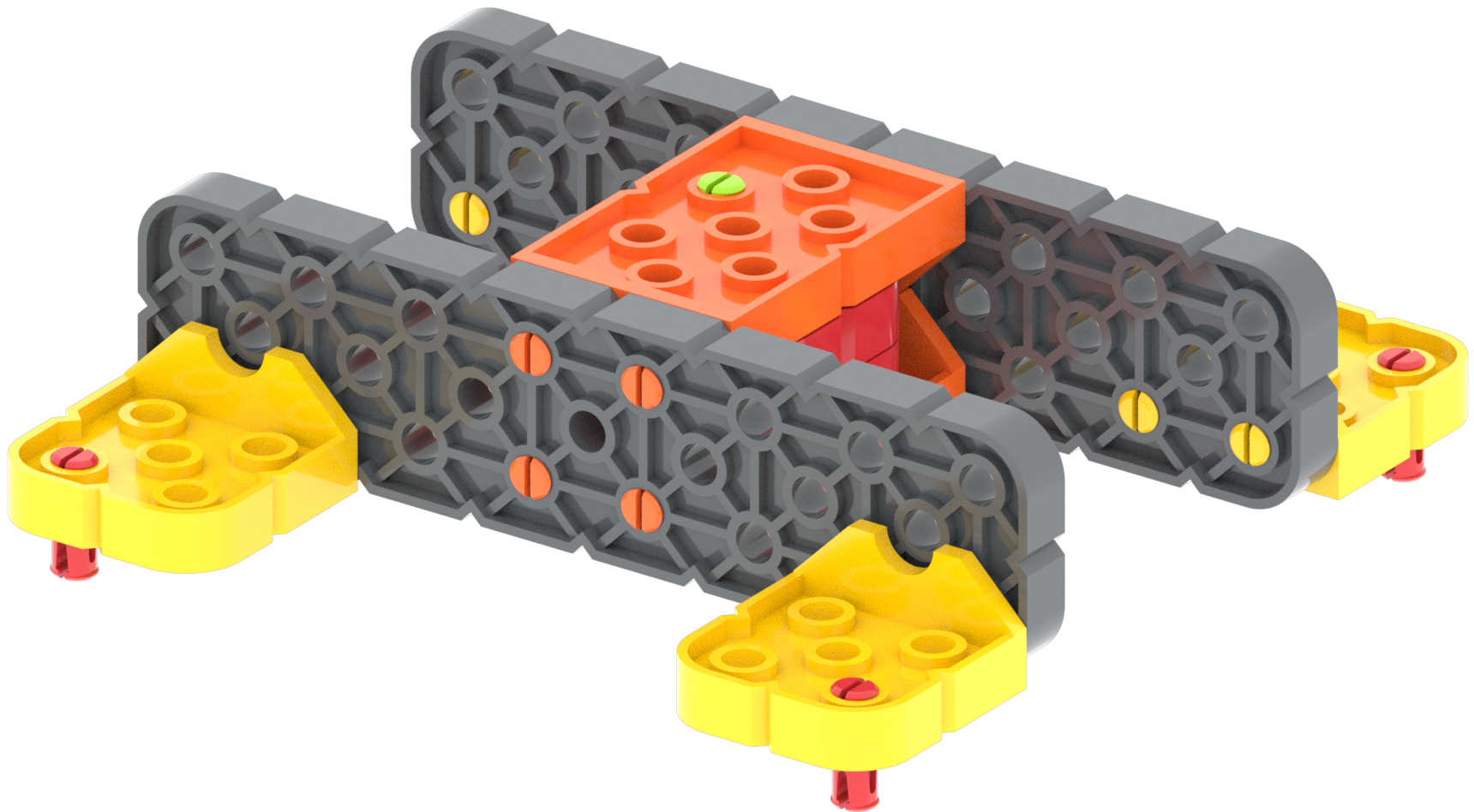

تساعد هذه الميزة، حيث يمكن تحديد حجم الجزء من خلال لونه، كثيرًا عند مطابقة الأجزاء. على سبيل المثال، ستعرف أن كلا جانبي التجميع الخاص بك لهما نفس الحجم إذا كنت تستخدم شعاعًا كبيرًا باللون الرمادي الداكن لكل جانب.
تسمح لك أشكال الأجزاء وألوانها ببناء العديد من الأشياء المختلفة بسهولة باستخدام نظام VEX GO.
