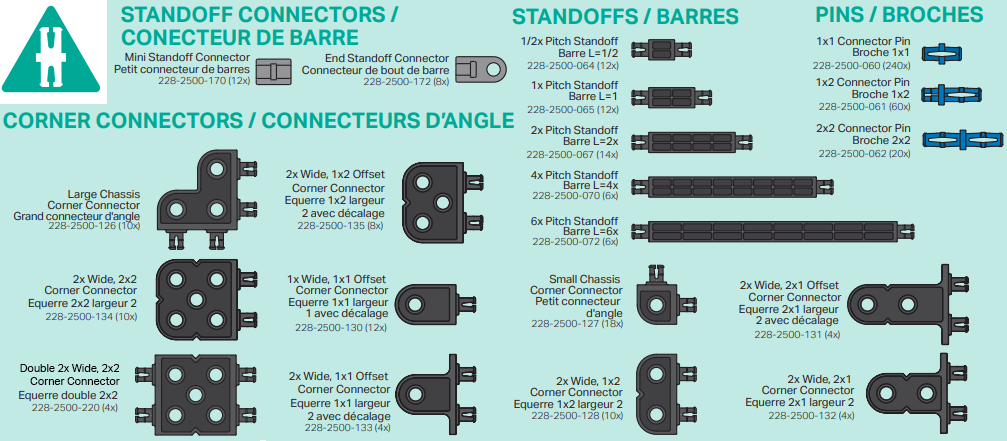

الموصلات والمفاصل البلاستيكية VEX هي أدوات التثبيت لنظام البناء البلاستيكي VEX. تعمل الموصلات والمواجهات المضمنة في مجموعات (الجيل الأول) و(الجيل الثاني) بنفس الطرق، ولكن قد تكون بألوان مختلفة. توفر المجموعة (الجيل الثاني) أنواعًا إضافية من الموصلات والمواجهات.

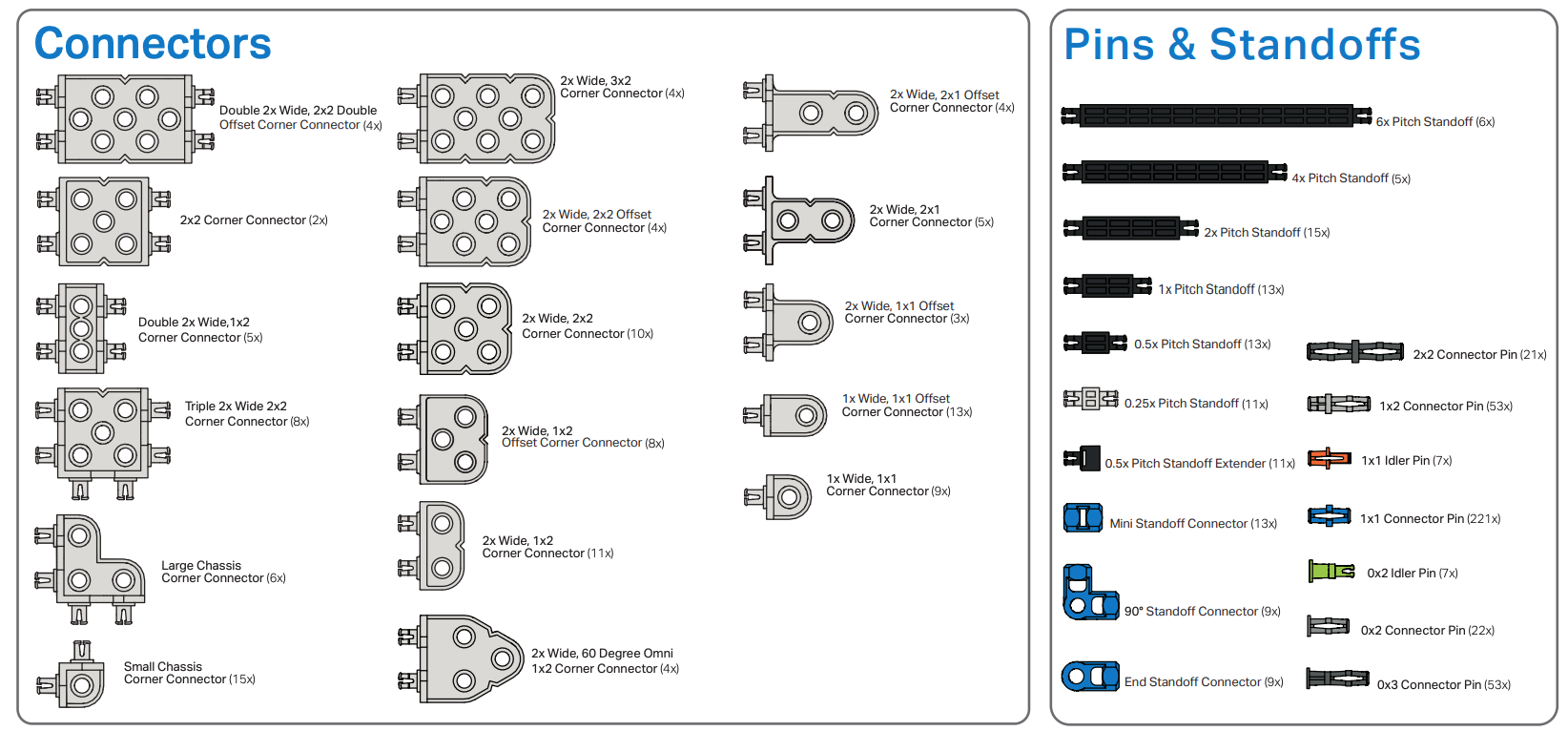

توضح هذه الصورة موصلات ومواجهات معدل الذكاء (الجيل الثاني).
تتراوح وظائف الموصلات/المواجهات البلاستيكية VEX من الاستخدامات العامة إلى الاستخدامات المحددة جدًا اعتمادًا على نوع الموصل.
دبابيس
تُستخدم الدبابيس لتوصيل العديد من المكونات الموجودة على الروبوت بدءًا من الإلكترونيات وحتى هيكل الروبوت. بعض الأمثلة على أنواع الدبوس موضحة أدناه:

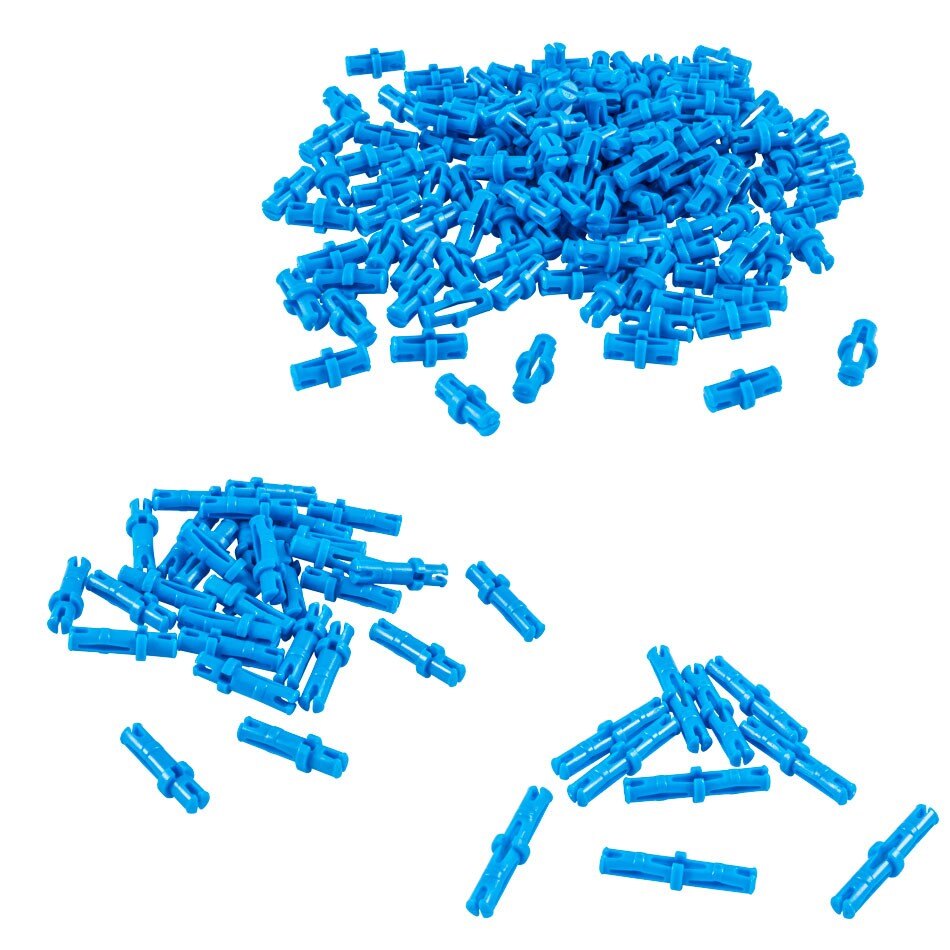

- تم تصميم دبابيس الموصل ليتم إدخالها في فتحات المكونات للتثبيت. هناك دبابيس موصل 1x1 مصممة لتوصيل مكون واحد بآخر، مثل توصيل دماغ الروبوت بالشعاع. (يمكن رؤية مثال على ذلك في تعليمات إنشاء VEX IQ Clawbot.) توجد دبابيس موصل 1x2 تربط مكونًا واحدًا بمكونين إضافيين، مثل توصيل موصل الزاوية بشعاع 2X ثم توصيل شعاع 1X إضافي. أخيرًا، هناك دبابيس موصل 2x2 يمكنها ربط طبقتين من المكونات بطبقتين إضافيتين من المكونات. قم بإلقاء نظرة على الإصدارات ثلاثية الأبعاد التالية للحصول على أمثلة لاستخدامات دبابيس الموصل 1x1، و1x2، و2x2.
دبابيس موصل 1x1
دبابيس موصل 1 × 2
دبابيس موصل 2 × 2

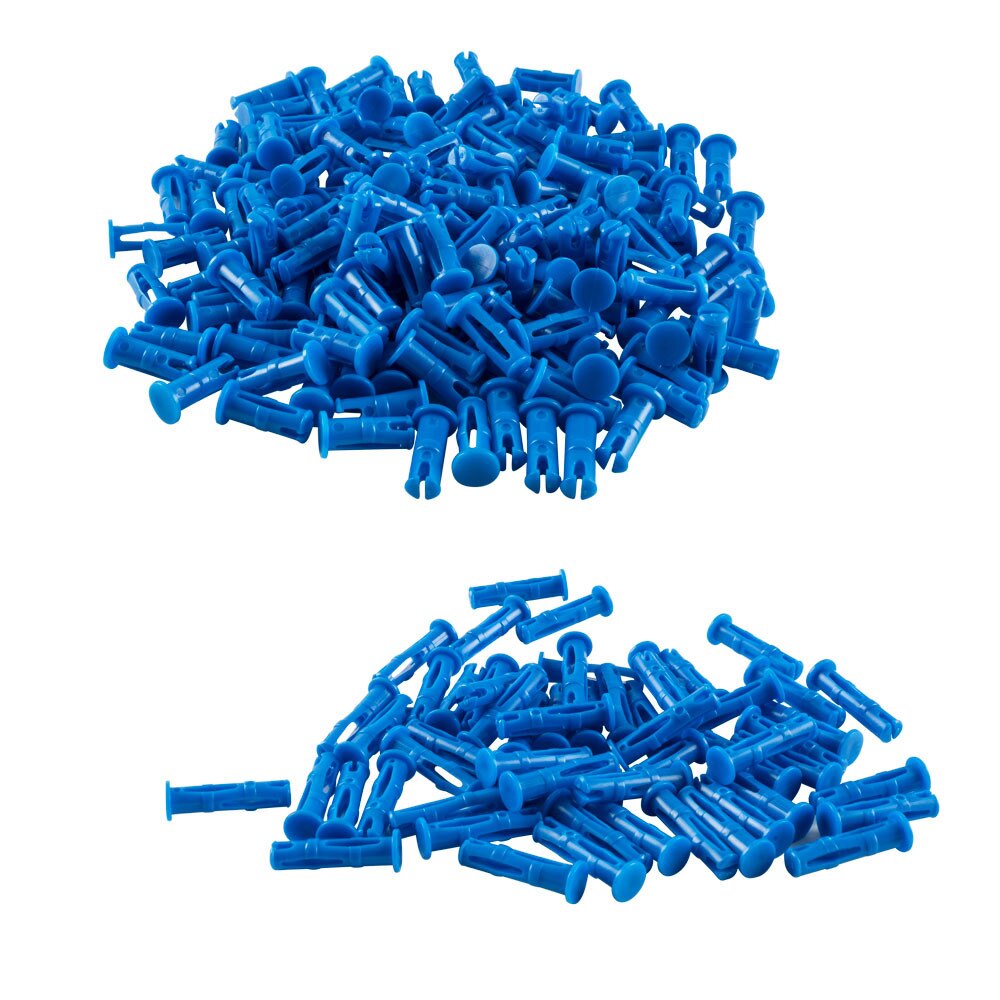

- توفر دبابيس الموصل المغطاة نوعًا آخر من الاتصال في التصميمات التي قد يكون فيها خطر سحب دبوس الموصل القياسي للخارج لأنه لا يمكن سحب الغطاء من خلال الفتحة. يمكن أيضًا استخدام دبابيس الموصل المغطاة لتعزيز التجميع بعد تجميعه لأنه يمكن إدخال المسامير من السطح الخارجي. تم تصميم هذه المسامير بحيث يتم دفعها عبر الفتحة الموجودة في أحد المكونات وإلى الفتحة الموجودة في المكون التالي. هناك دبابيس 0x2 لتوصيل مكونين معًا ودبابيس 0x3 لتوصيل ثلاث طبقات من المكونات.
| دبابيس الموصل | دبابيس الموصل المغطاة |
|
|
|
مواجهات
تُستخدم المواجهات لفصل جزأين عن بعضهما البعض أثناء إنشاء اتصال ثابت. مثال على ذلك هو فصل شعاعين 2X بحيث يمكن وضع سلسلة من تروس القيادة بينهما. يمكن أيضًا تجميع المواجهات للتعامل مع قطع اللعبة، مثل صنع شوكة في نهاية الذراع. تتضمن المواجهات المتوفرة أطوال 0.5x و1x و2x و4x و6x. تشتمل المواجهات أيضًا على موصلات المواجهة مثل موصلات المواجهة النهائية التي يمكنها إنشاء نقطة محورية في نهاية المواجهة، وموصلات المواجهة القياسية والصغيرة التي تسمح بربط المواجهات ببعضها البعض. قم بعرض الإصدارات ثلاثية الأبعاد التالية لرؤية أمثلة لاستخدامات Standoff.
مواجهات فصل الأجزاء
مواجهات للتعامل مع قطع اللعبة
خلق مواجهات طول مختلفة
موصلات الزاوية
تأتي موصلات الزوايا في مجموعة متنوعة من الاتجاهات، مما يسمح بعدد لا نهائي تقريبًا من الخيارات لإنشاء تصميمات ثلاثية الأبعاد تربط بين العوارض والألواح والمكونات الأخرى. قم بعرض الإصدارات ثلاثية الأبعاد التالية لرؤية بعض أمثلة استخدامات موصلات الزاوية المتوفرة:
2X موصلات زاوية واسعة:
متوفر في تكوينات 2X2 و1X2 و2X1
2X موصلات زاوية واسعة الأوفست:
متوفر في تكوينات 2X2 و1X2 و2X1
موصلات زاوية مزدوجة بعرض 2 × 2 × 2 وموصلات زاوية ثلاثية بعرض 2 × 2 × 2:
يستخدم لفصل وتوصيل مكونين متوازيين
تشتمل مجموعات IQ (الجيل الثاني) على خيارات موصل زاوية إضافية مثل موصل الزاوية 60 درجة Omni 1x2 وغيرها.
