يمكن شحن وحدة التحكم باستخدام كابل USB (الطريقة الموصى بها) أو باستخدام كابل Tether. ستغطي هذه المقالة كل طريقة من طرق الشحن هذه.

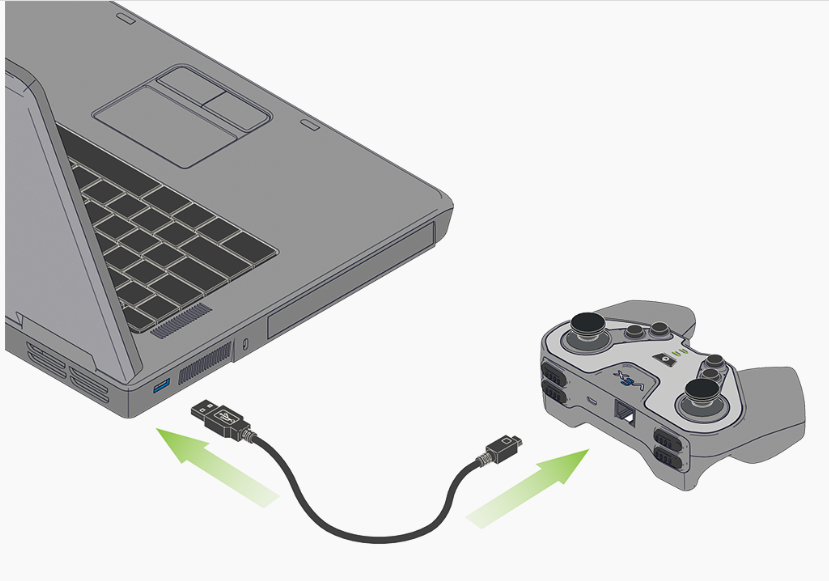

شحن بطارية جهاز التحكم باستخدام كابل USB
قم بتوصيل وحدة التحكم بجهاز كمبيوتر أو مصدر طاقة USB آخر.
- قم بتوصيل microUSB بمنفذ الشحن الخاص بوحدة التحكم وUSB بالكمبيوتر أو مصدر طاقة USB آخر.
- تأكد من تشغيل وحدة التحكم.
ملاحظة: يمكن أيضًا شحن وحدة التحكم عن طريق توصيل كبل USB بمحول حائط USB.
شحن بطارية جهاز التحكم باستخدام كابل الربط
- قم بربط وحدة التحكم بدماغ الروبوت VEX IQ.
- قم بتوصيل أحد طرفي كابل Tether بالدماغ الذي يتم إيقاف تشغيله باستخدام بطارية VEX IQ Robot المشحونة والطرف الآخر بوحدة التحكم.
- استمع إلى "النقرة" عند إدخال كابل Tether في وحدة التحكم والدماغ للتأكد من توصيل كابل Tether بشكل آمن.
: سيؤدي شحن وحدة التحكم بهذه الطريقة إلى استنزاف شحن بطارية الروبوت جزئيًا.
- قم بتشغيل الدماغ لبدء الشحن.

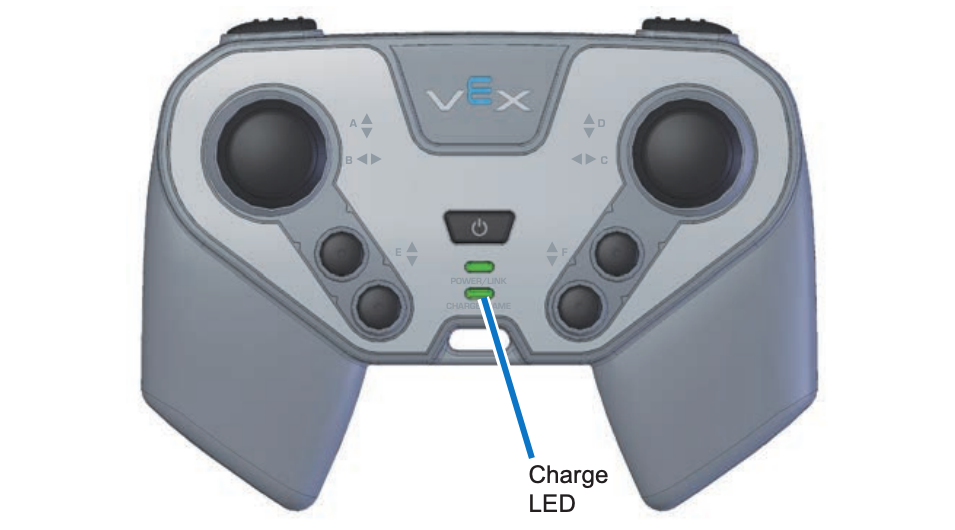

أضواء المؤشر
ملاحظة: هناك ثلاثة ألوان محتملة لمصباح LED الخاص بالشحن/اللعبة: الأخضر والأحمر والرمادي.
| لون LED للشحن/اللعبة | حالة | |
|---|---|---|
|
|
أخضر سادة | بطارية وحدة التحكم مشحونة بالكامل |
|
|
أحمر صلب | جارٍ شحن بطارية وحدة التحكم |
|
|
وامض الأحمر | خطأ في بطارية جهاز التحكم |
|
|
عن | لا يشحن |
