يمكن لـ VEXcode IQ الوصول إلى البيانات من وحدة تحكم IQ من خلال الإشارة إلى الأزرار ومحاور عصا التحكم بأسمائها.
موضع وأسماء الأزرار وعصا التحكم
توضح الصورة أدناه أسماء ومواقع الزر وعصا التحكم. تُرجع الأزرار قيمًا لـ:
- 1 - الضغط
- 0 - لم يتم الضغط عليه / التحرير
يقوم كل محور من محاور عصا التحكم بإرجاع قيمة تتراوح بين -100 إلى +100، كما يُرجع قيمة صفر عند التوسيط. شاهد هذا الرسم المتحرك لرؤية مثال لقيم عصا التحكم أثناء تحريكها على كل محور.
ملاحظة:وحدة التحكم الموضحة في الرسوم المتحركة هي وحدة تحكم من الجيل الأول. ومع ذلك، فإن القيم هي نفسها لكل من وحدات التحكم في معدل الذكاء (الجيل الأول والثاني).
الكتل التي تتضمن أزرار التحكم وعصا التحكم
عند البرمجة في VEXcode IQ، فإن فهم أسماء الأزرار وعصا التحكم، بالإضافة إلى موقعها على وحدة التحكم، يساعد في تحديد الكتلة التي يجب استخدامها.

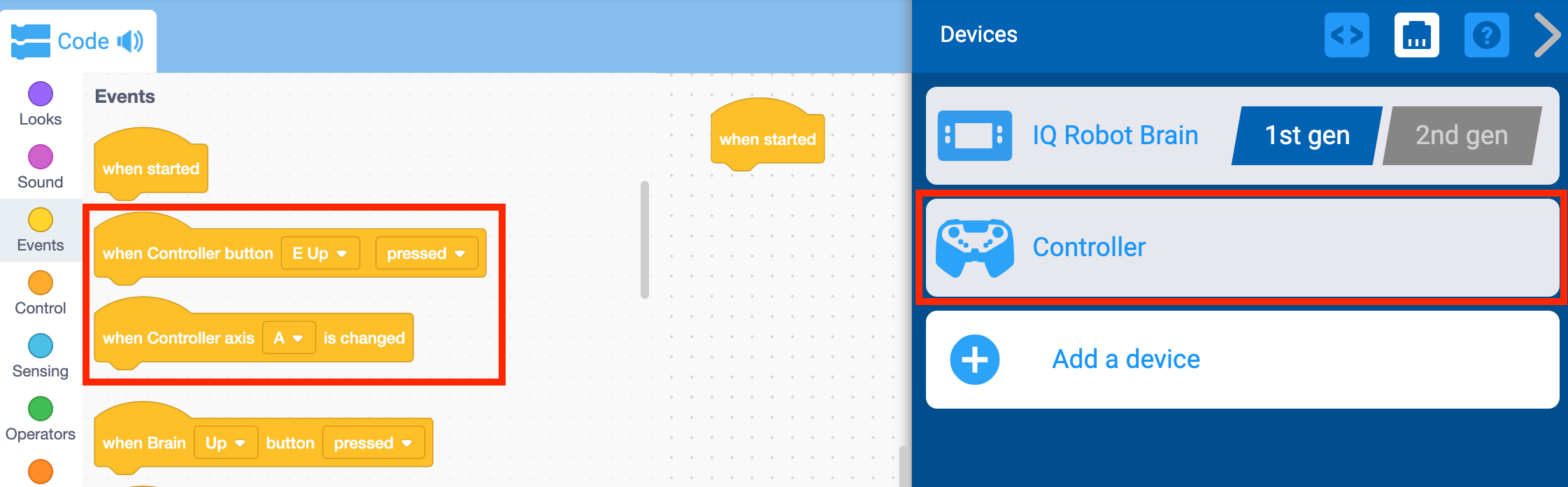

بمجرد تكوين وحدة التحكم، ستكون كتل وحدة التحكم مرئية في صندوق الأدوات.
لمزيد من المعلومات حول استخدام وحدة التحكم، راجع المقالات في قسم وحدة التحكم في مكتبة STEM.
