يمكن لشاشة AI Vision الموجودة على EXP Brain عرض البيانات المرئية في الوقت الفعلي التي تم التقاطها بواسطة مستشعر AI Vision.
تتيح هذه الشاشة للمستخدمين عرض توقيعات الألوان المكتشفة وعلامات أبريل وتصنيفات الذكاء الاصطناعي المضمنة في النظام، مما يوفر ملاحظات فورية حول ما يراه مستشعر الرؤية بالذكاء الاصطناعي أمامه.
فتح عرض مستشعر الرؤية AI

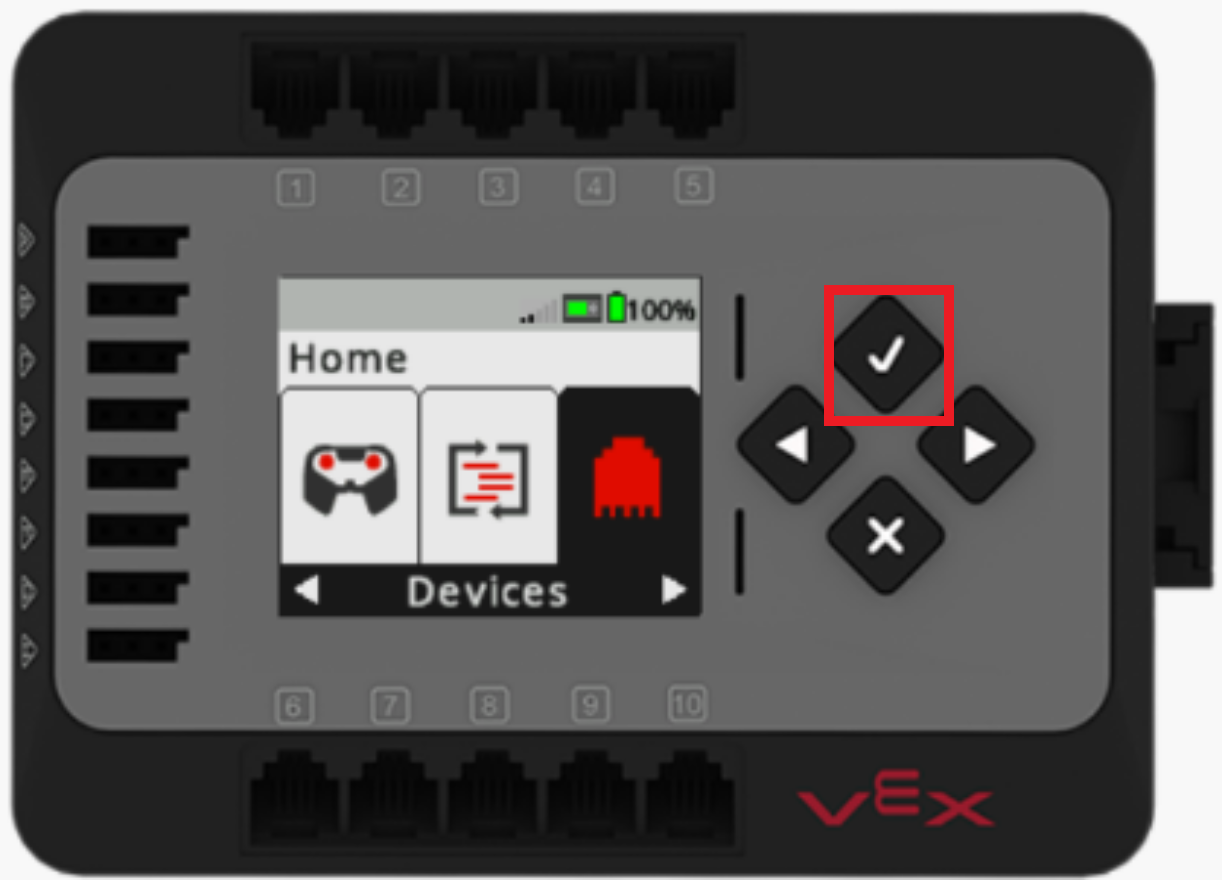

اضغط على الزر مرتين لتحديد خيار القائمة Devices.
اضغط على زر لتحديد جهاز.
في قائمة الأجهزة، سوف ترى الأجهزة المتصلة بالروبوت الخاص بك.

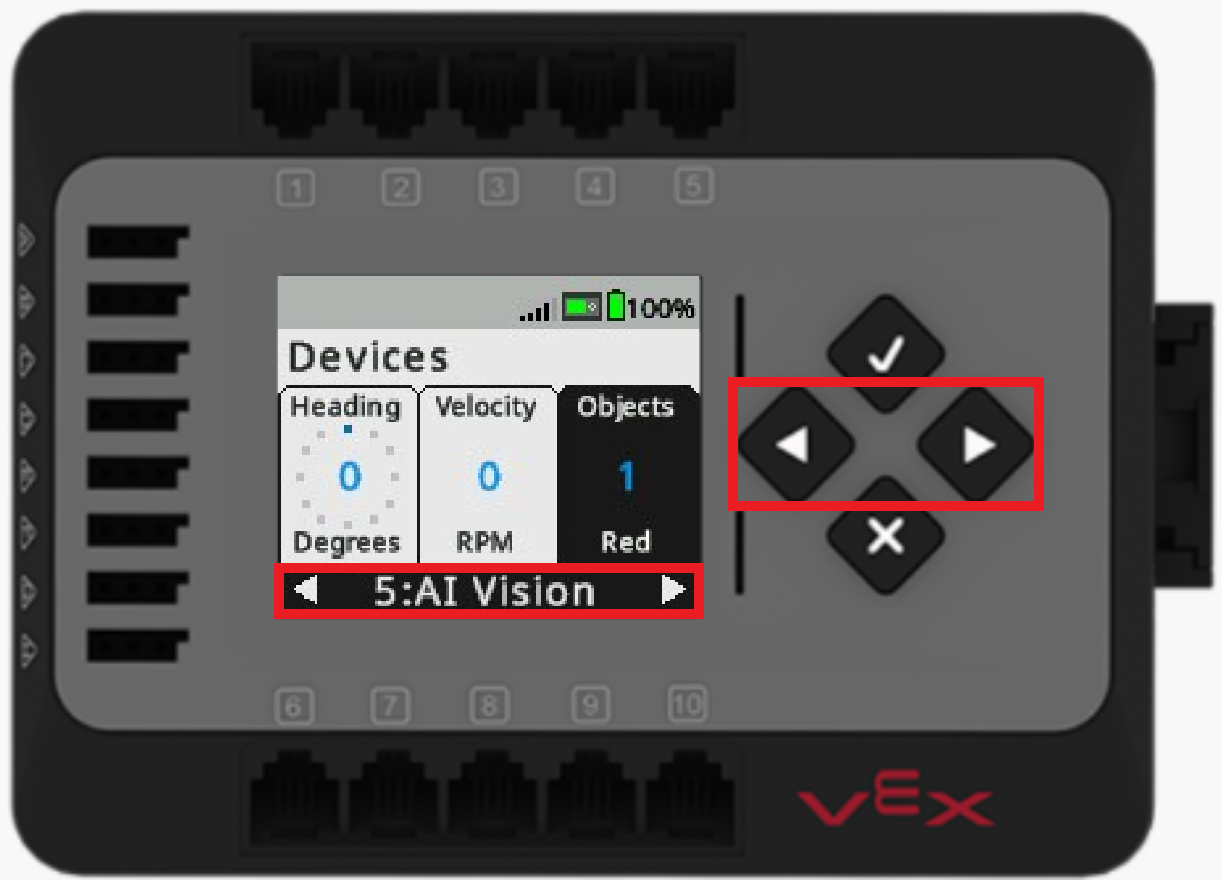

استخدم الأزرار يسار و يمين لتحديد المنفذ الذي يوجد به مستشعر الرؤية AI.
ثم اضغط على زر Check أربع مرات للوصول إلى عرض شاشة AI Vision.

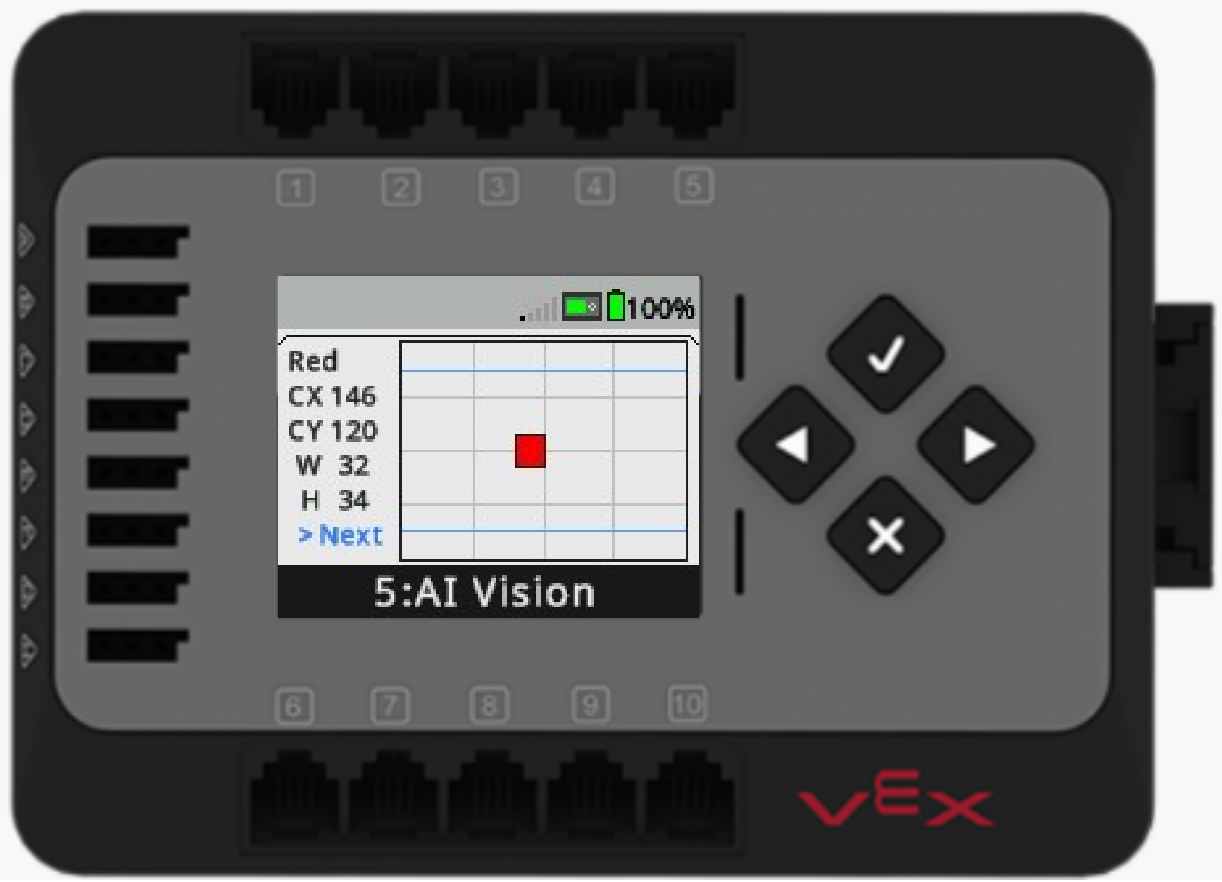

اضغط على زرCheck للتنقل بين وجهات النظر المختلفة:
- الأحمر - أي كائنات باللون الأحمر.
- الأخضر - أي كائنات باللون الأخضر.
- أزرق - أي كائنات باللون الأزرق.
- الأصفر - أي كائنات باللون الأصفر.
- العلامات - أي علامات AprilTags التي تم تحديدها.
- الأشياء - أي تصنيفات الذكاء الاصطناعي المحددة.

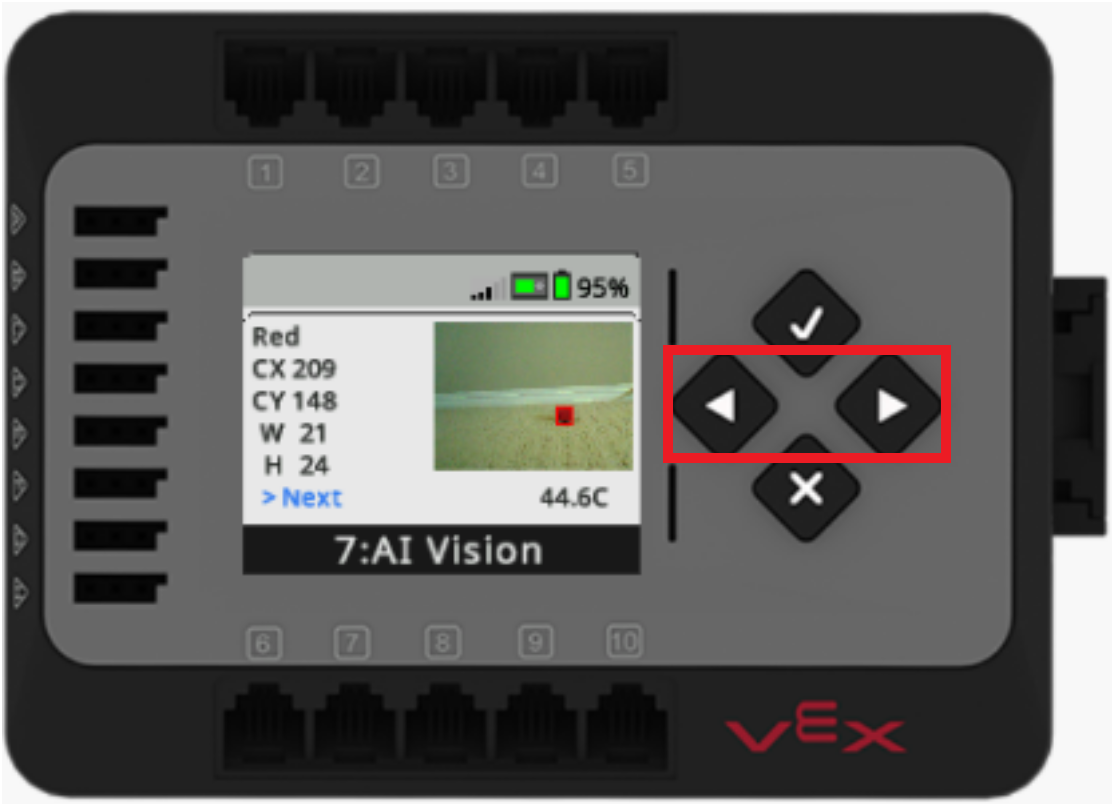

اضغط على الزر الأيمن لتغيير العرض إلى موجز فيديو مستشعر الرؤية AI.
الضغط على الزر الأيمن مرة أخرى سيؤدي إلى تغيير بث الفيديو إلى ملء الشاشة.
للرجوع إلى عرض الكائنات المكتشفة، اضغط على الزر يمين للمرة الثالثة.
عرض توقيع اللون
اضغط على زر الاختيار لتحديد توقيع اللون (أحمر، أزرق، أخضر، أو أصفر).
قم بوضع كائن يطابق توقيع اللون المختار ضمن مجال رؤية مستشعر الرؤية AI Vision Sensor.

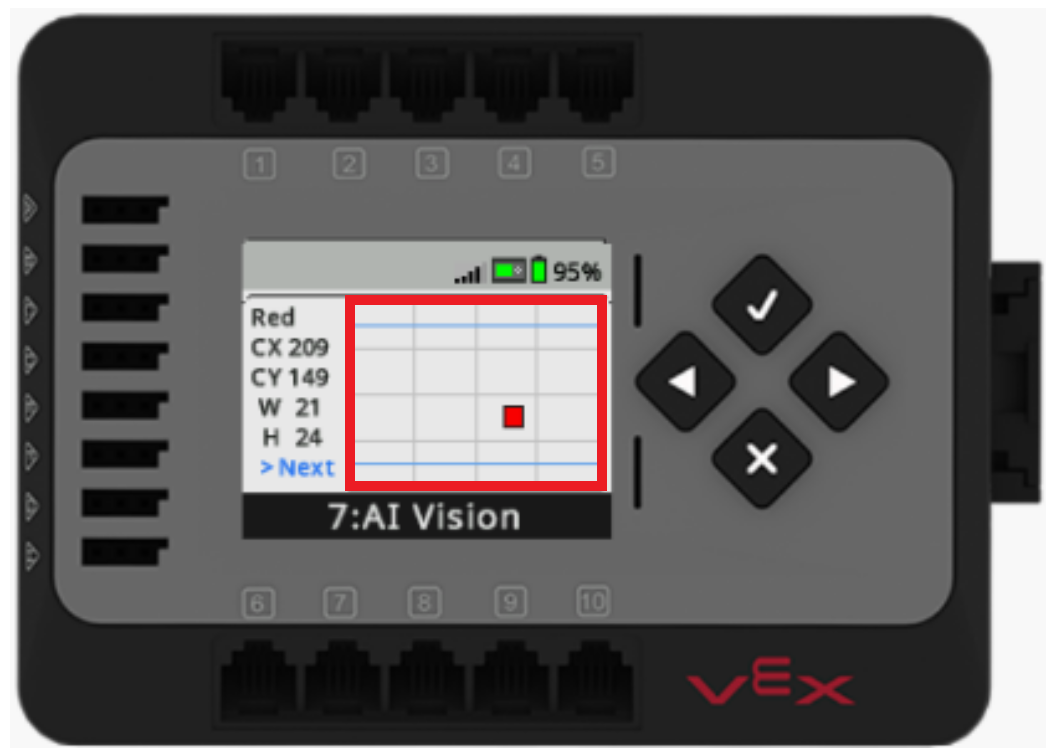

سيظهر الكائن على الشاشة تلقائيًا.

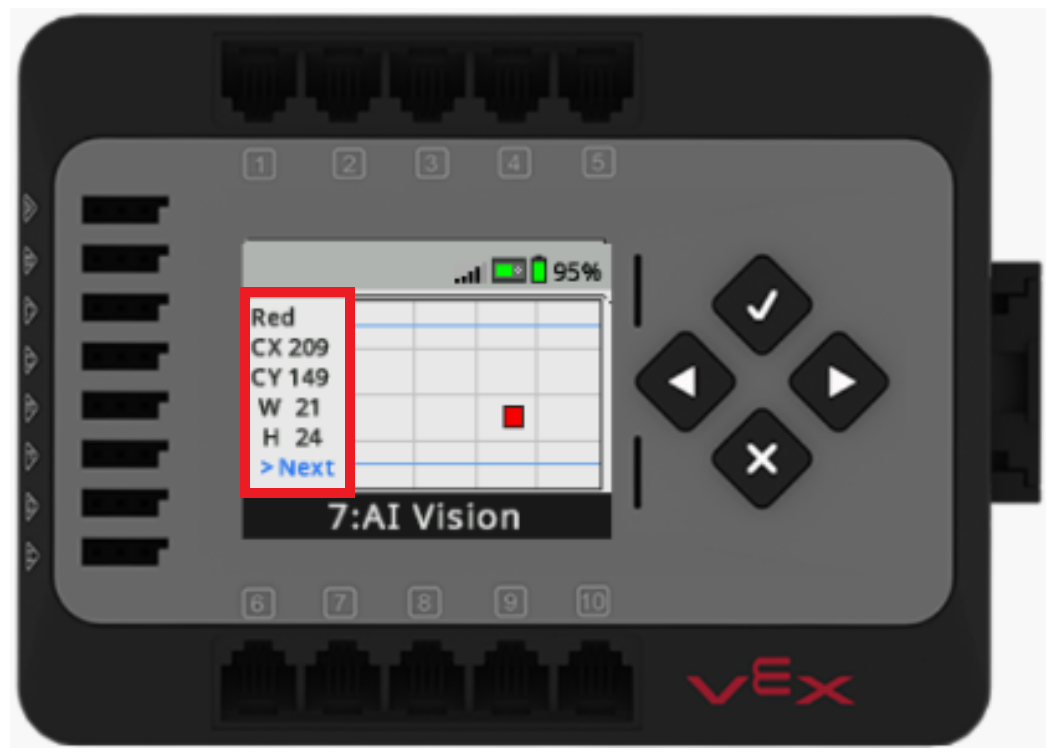

سيتم تحديث الجانب الأيسر من الشاشة بقيمة إحداثيات مركز X وY والعرض والارتفاع للتوقيع اللوني.
انتقل إلى هنا للحصول على مزيد من المعلومات حول كيفية قيام مستشعر الرؤية AI بقياس الأشياء.
عرض علامات أبريل

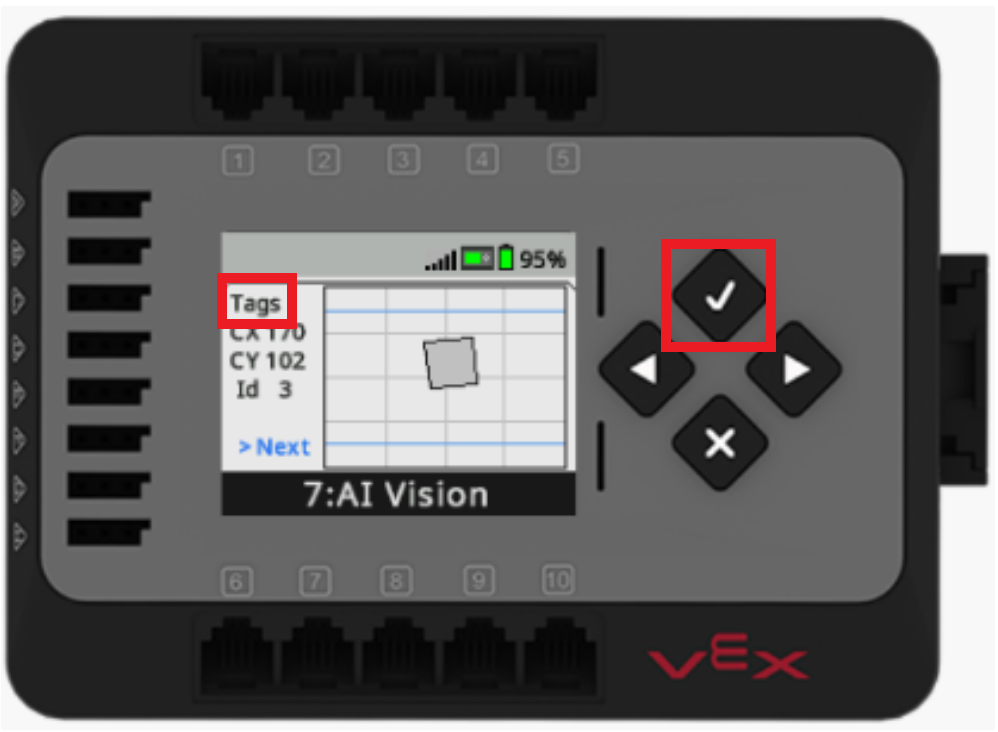

اضغط على زرCheck حتى تظهر شاشة Brain Tags في الزاوية العلوية اليسرى.
ضع علامة AprilTag ضمن نطاق رؤية مستشعر الرؤية AI.

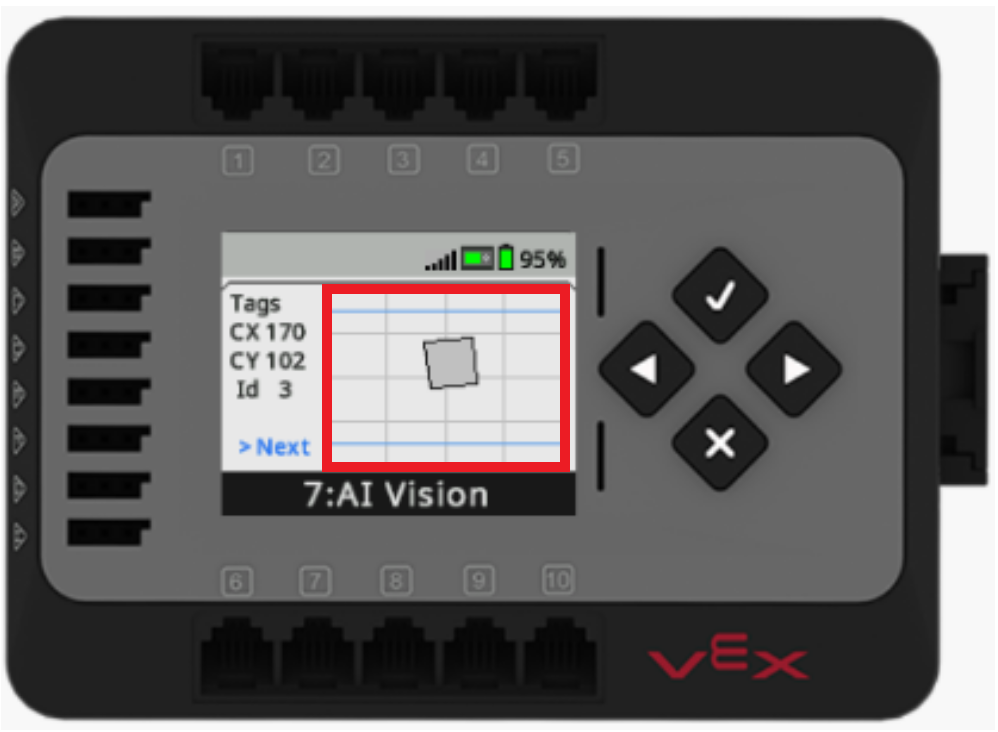

ستعرض الشاشة علامات AprilTags المكتشفة بالنسبة لعرض المستشعر.

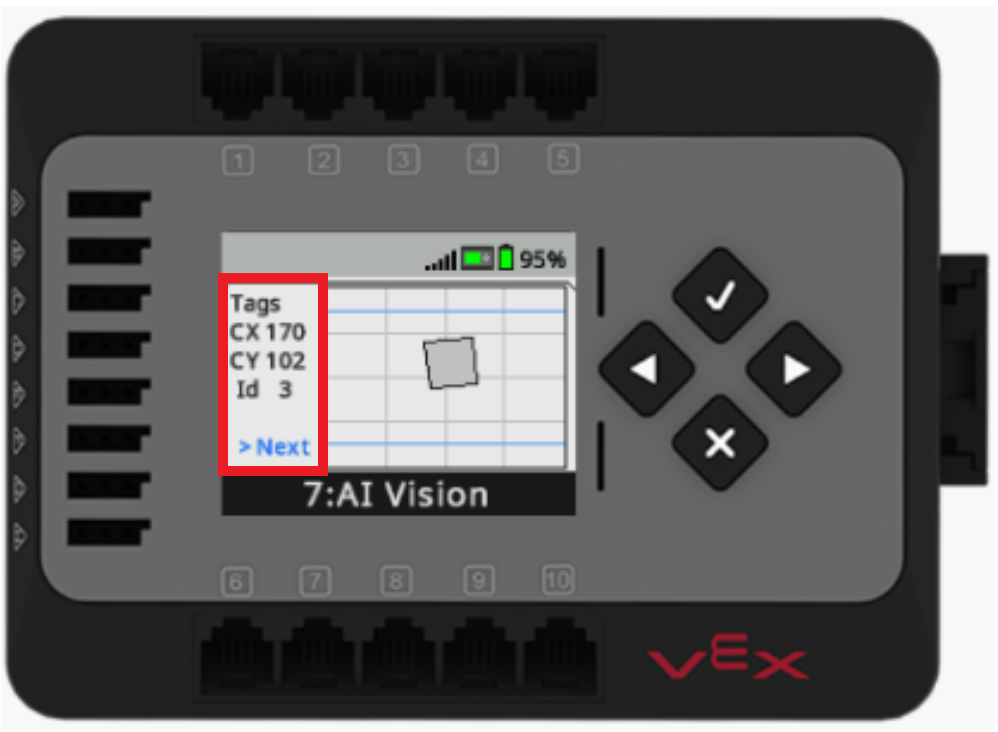

سيتم تحديث الجانب الأيسر من الشاشة بقيمة إحداثيات X وY لمركز AprilTag، بالإضافة إلى رقم المعرف الخاص به.
انتقل إلى هنا للحصول على مزيد من المعلومات حول كيفية قيام مستشعر الرؤية AI بقياس الأشياء.
عرض تصنيفات الذكاء الاصطناعي

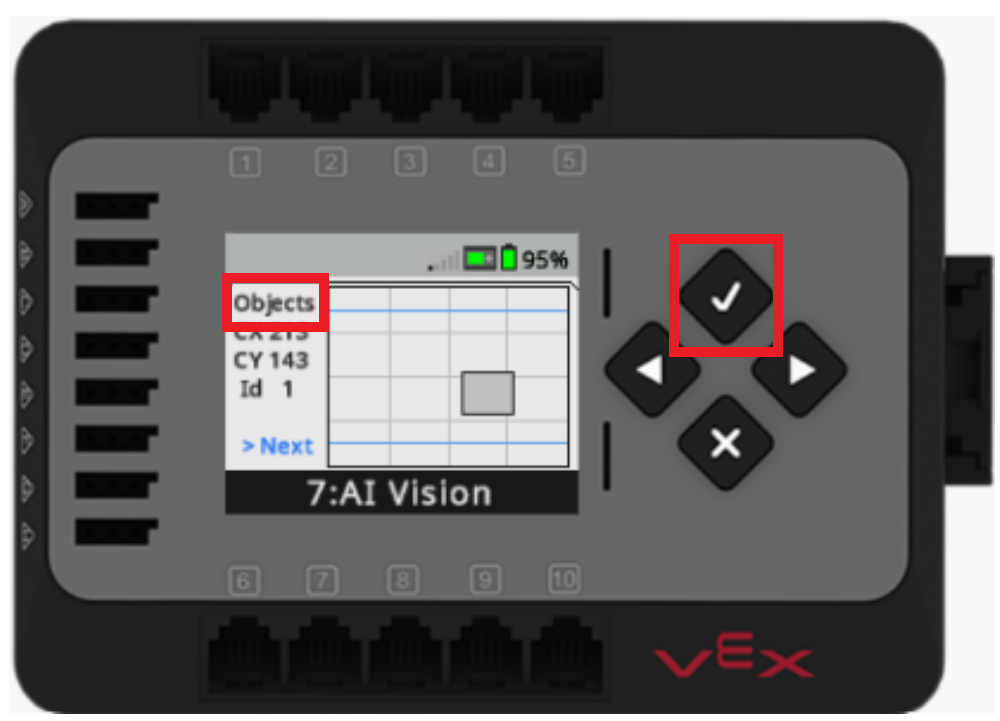

اضغط على زرCheck حتى تظهر شاشة Brain Objects في الزاوية العلوية اليسرى.
ضع كائنًا يتطابق مع أحد تصنيفات الذكاء الاصطناعي المضمنة ضمن عرض مستشعر رؤية الذكاء الاصطناعي.

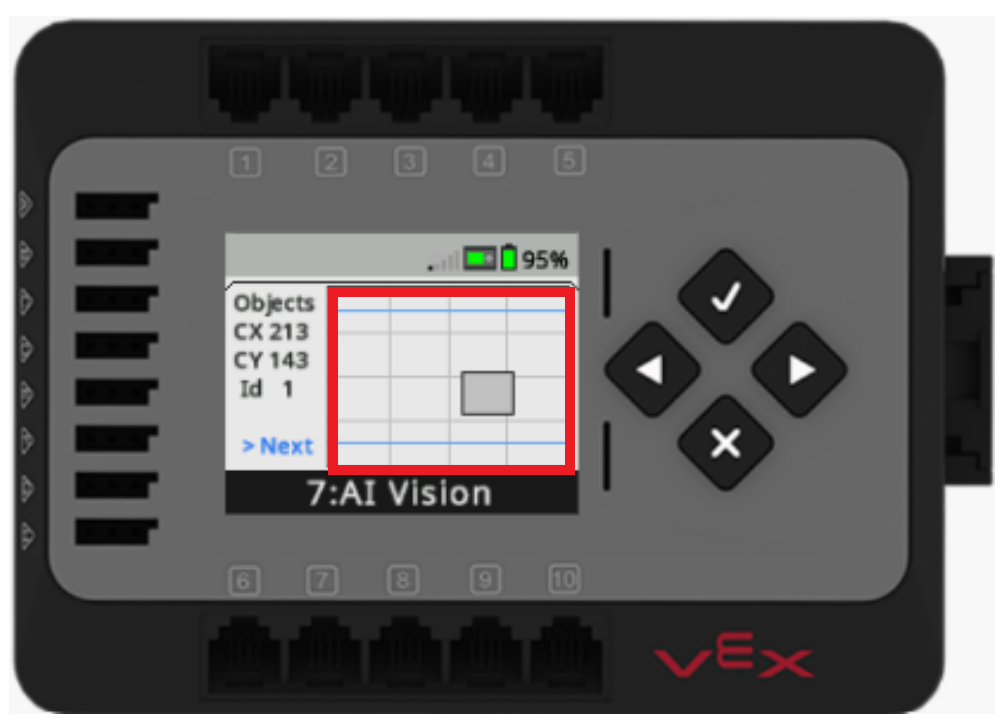

ستعرض الشاشة تصنيف الذكاء الاصطناعي المكتشف بالنسبة لعرض المستشعر.
سيتم تحديث الجانب الأيسر من الشاشة بإحداثيات مركز X وY لتصنيف الذكاء الاصطناعي، بالإضافة إلى رقم معرفه.
انتقل إلى هنا للحصول على مزيد من المعلومات حول كيفية قيام مستشعر الرؤية AI بقياس الأشياء.
