تسمح وحدة التحكم في المحرك 55 لدماغ V5 بالاتصال بمحركات التيار المباشر (DC). اتبع الخطوات أدناه لمعرفة كيفية توصيل محرك DC بوحدة التحكم Motor Controller 55 وتكوينه كجهاز في VEXcode، مما يتيح استخدامه في مشاريع الترميز.
توصيل وحدة التحكم في المحرك 55

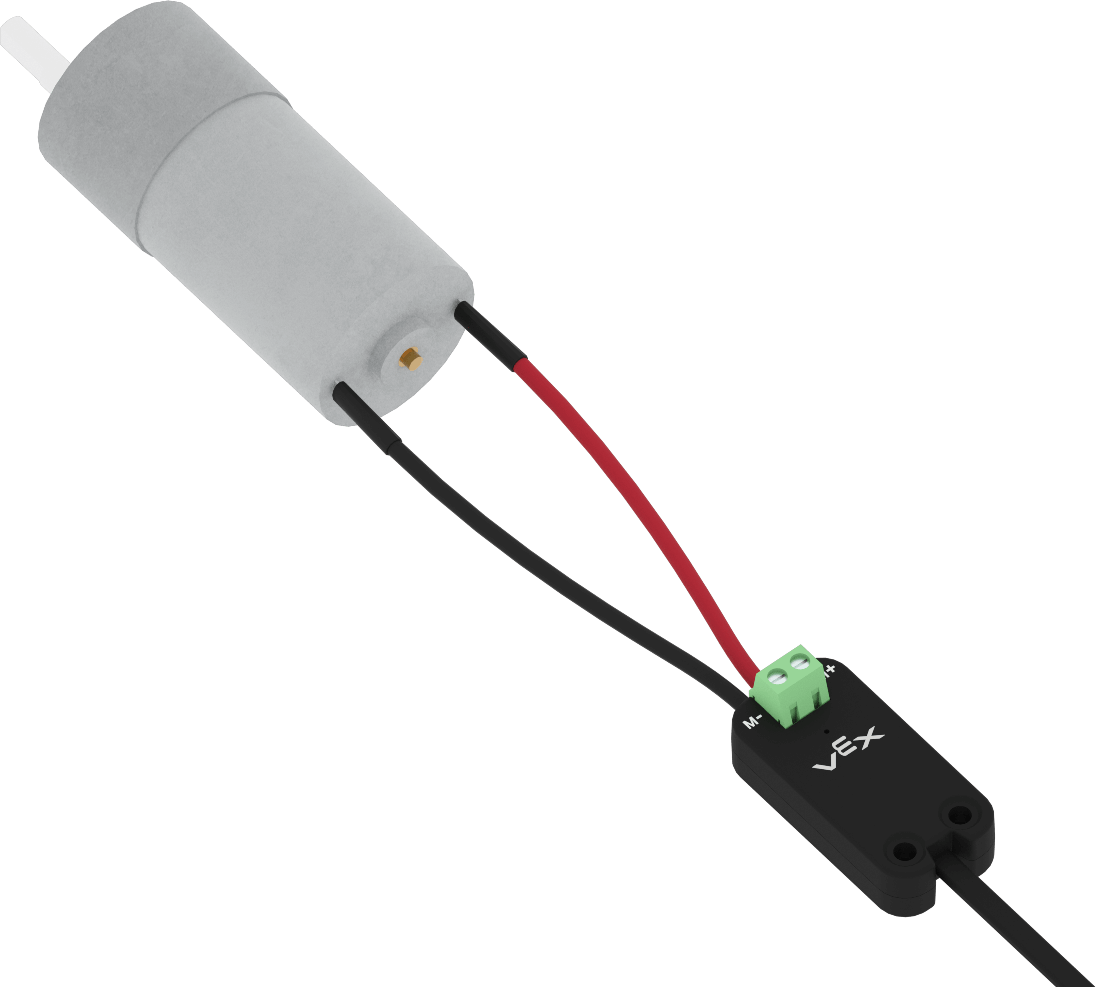

تأكد من فك البراغي بالكامل. ثم قم بتوصيل محرك التيار المستمر بوحدة التحكم في المحرك 55.

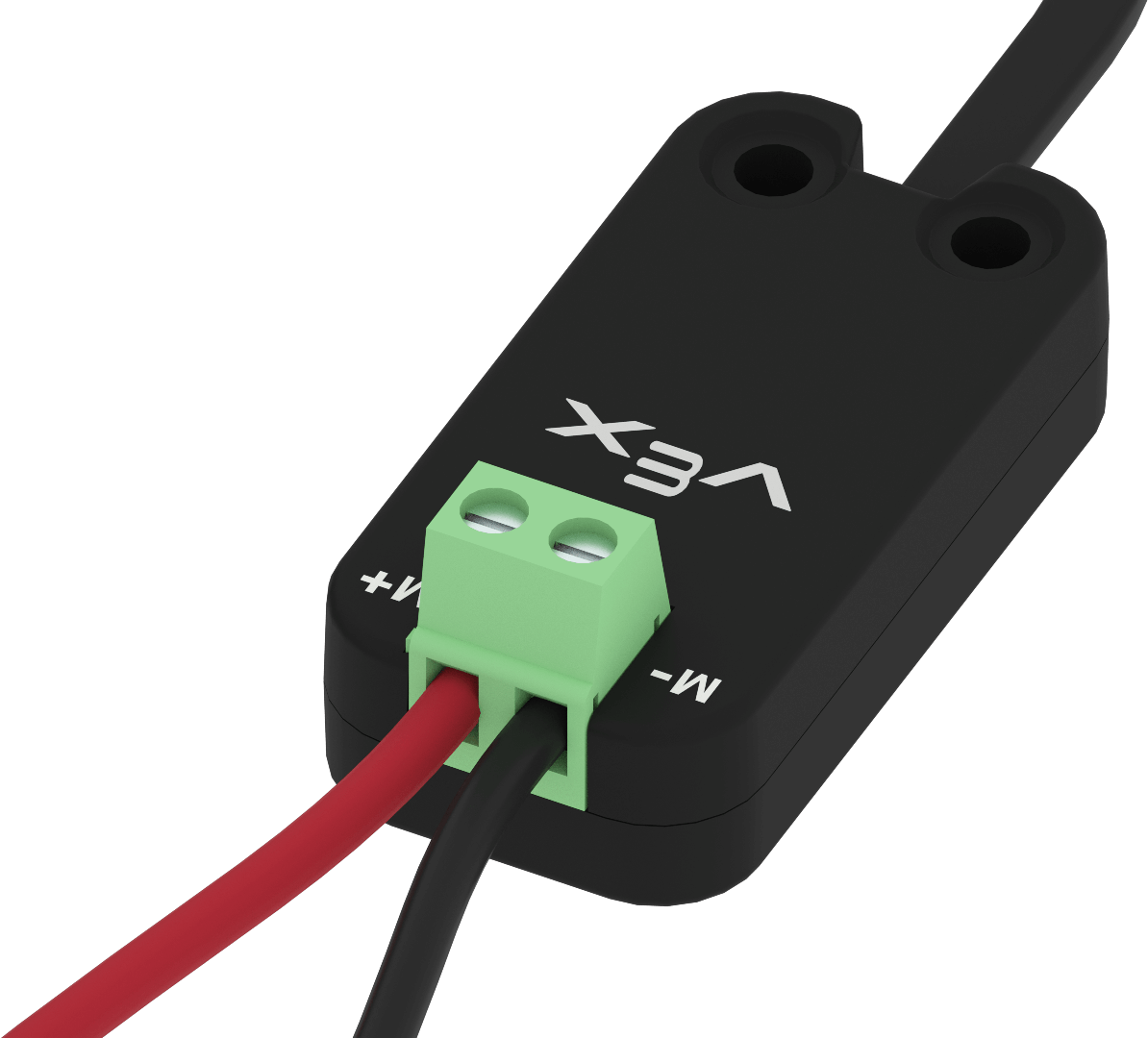

قم بربط مسامير وحدة التحكم في المحرك 55 بالكامل. وهذا يضمن أن الأسلاك المتصلة بمحرك التيار المستمر آمنة ولن تتغير.

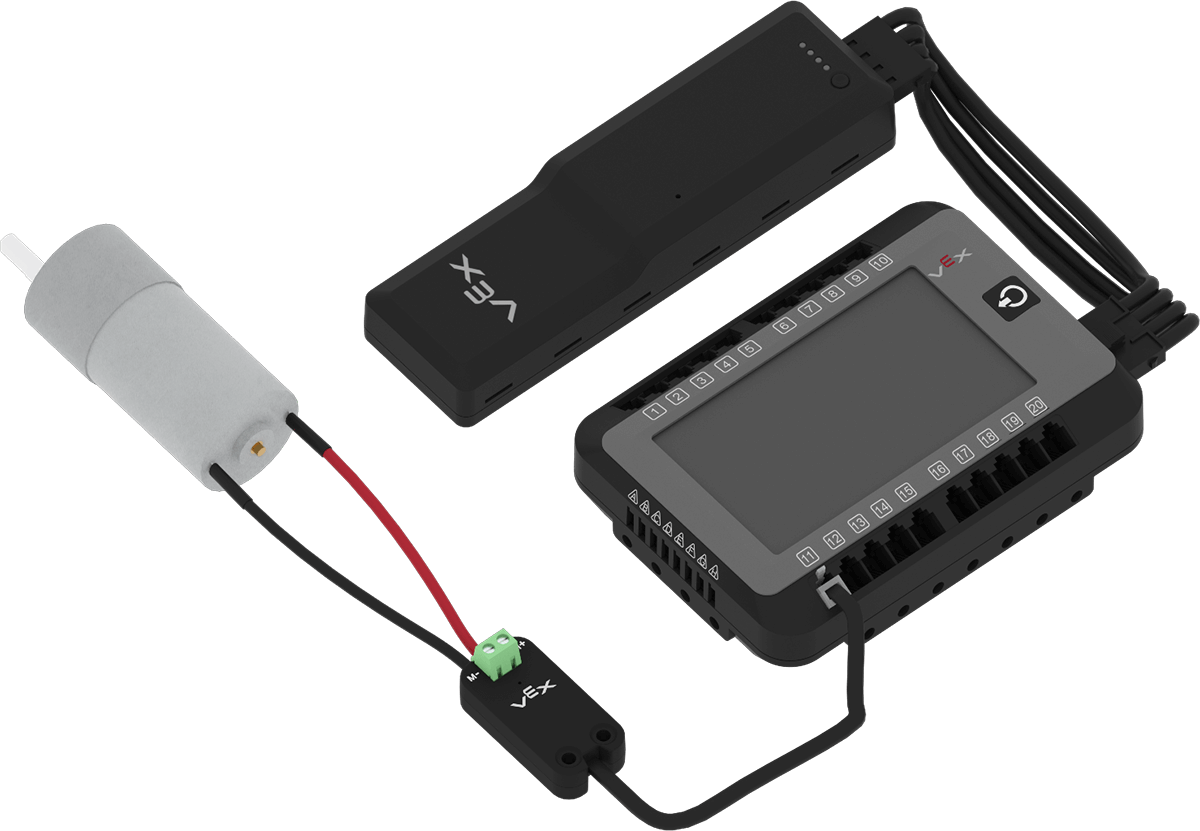

بمجرد توصيل وحدة التحكم في المحرك 55 بـ V5 Brain، يجب إضافتها كجهاز في VEXcode.
تكوين وحدة التحكم في المحرك 55
قم بتكوين وحدة التحكم في المحرك 55 في VEXcode.

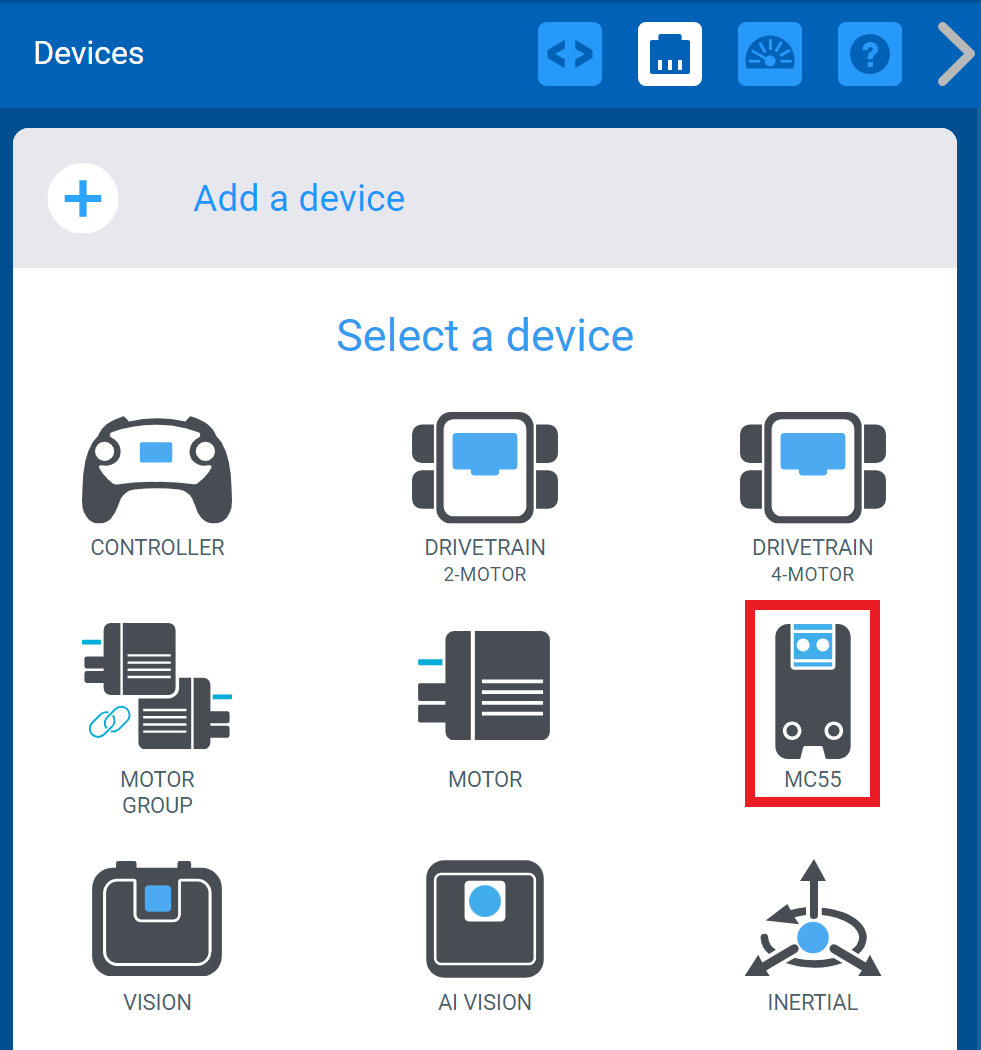

أضف جهازًا جديدًا واختر MC55.

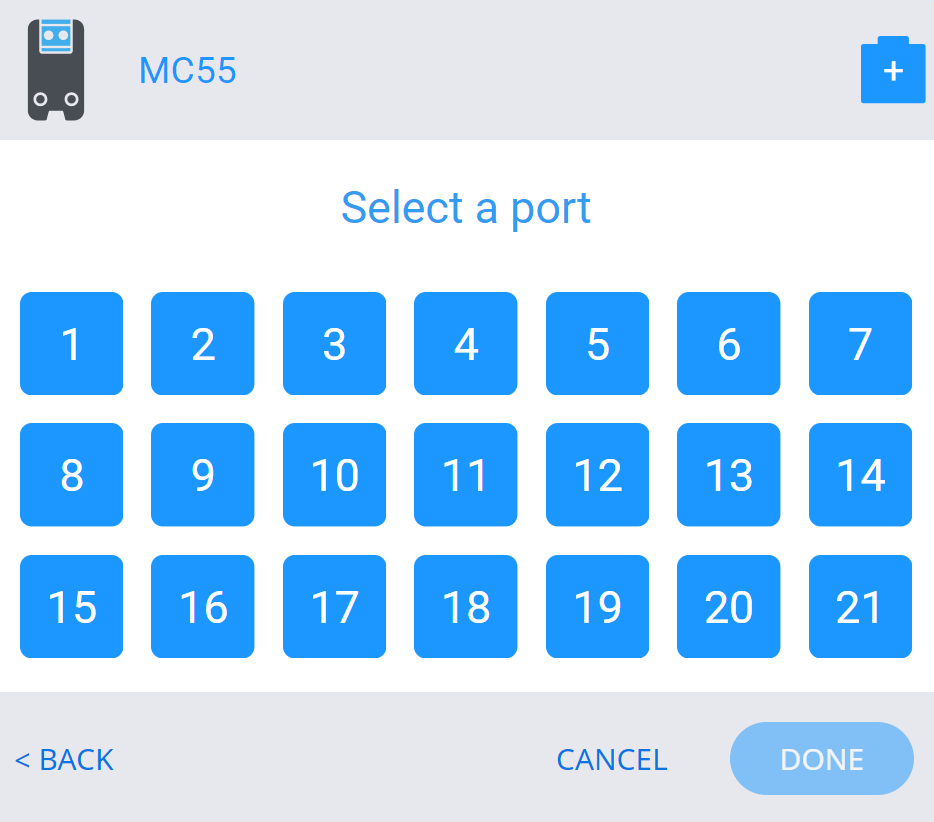

حدد المنفذ الذي تتصل به وحدة تحكم المحرك 55.

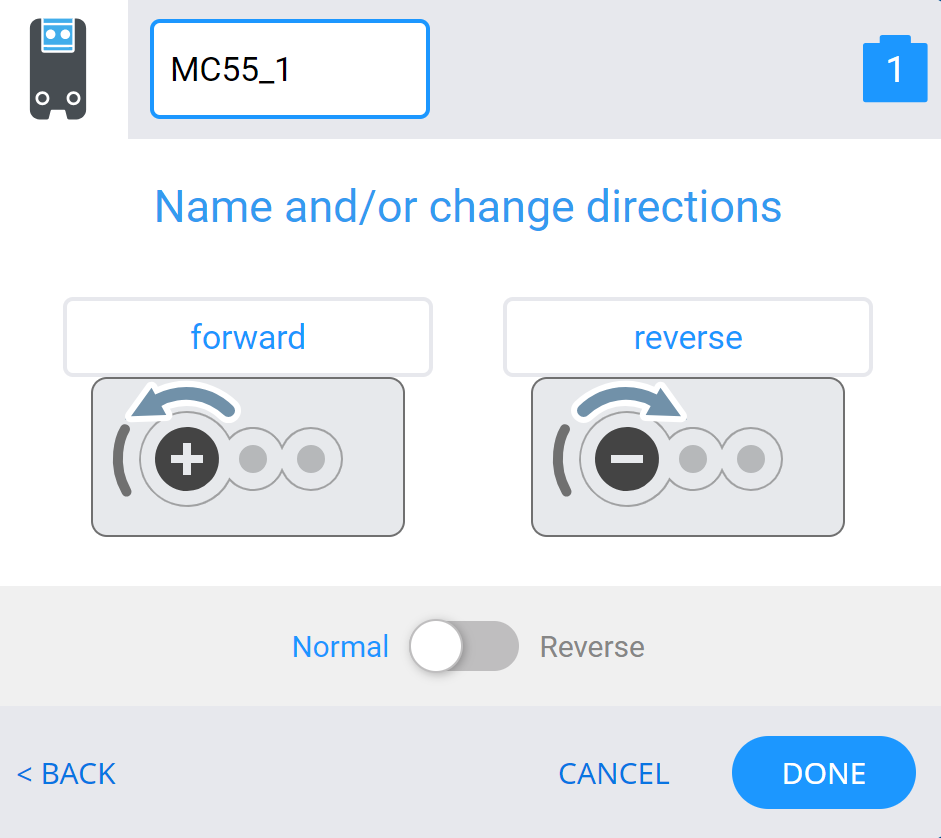

قم بتخصيص الإعدادات لتتناسب مع محرك التيار المستمر الذي تتصل به وحدة التحكم في المحرك 55.

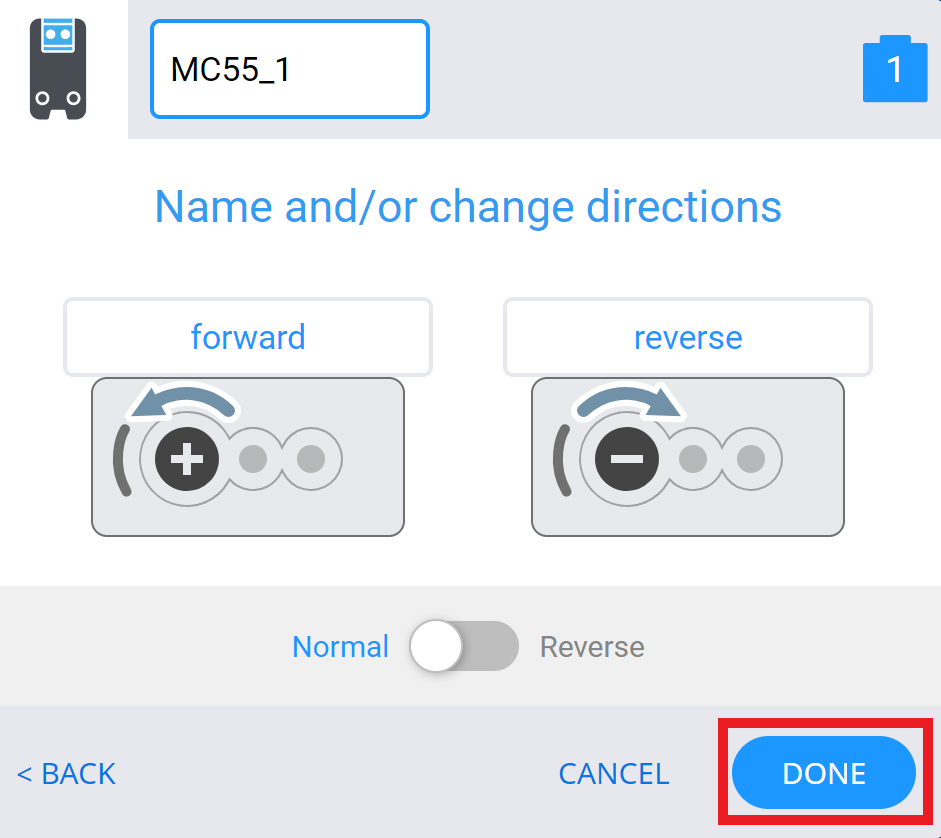

حددتم.
سيكون من الممكن الآن التحكم في محرك التيار المستمر باستخدام وحدة التحكم في المحرك 55.
