تحتوي مثبتات الصمولة على العديد من الأغراض، ولكن إحدى وظائفها الرئيسية هي توفير القدرة على ربط الصمولة دون استخدام مفتاح الربط. على الرغم من أن كلاهما يؤدي وظائف مماثلة، إلا أن هناك مجموعتين من أدوات التثبيت في نظام VEX البيئي: مقاس واحد يناسب #8-32 Nylock وHex Nuts، والآخر يناسب #8-32 Low Profile Nuts وجميع المواجهات . الغرض من هذه المقالة هو شرح الفرق بين مثبتات المواجهة و مثبتات الجوز السداسية.
ملاحظة: يتم استخدام مثبت المواجهة في مجموعة EXP التعليمية وحزم الفصل الدراسي.

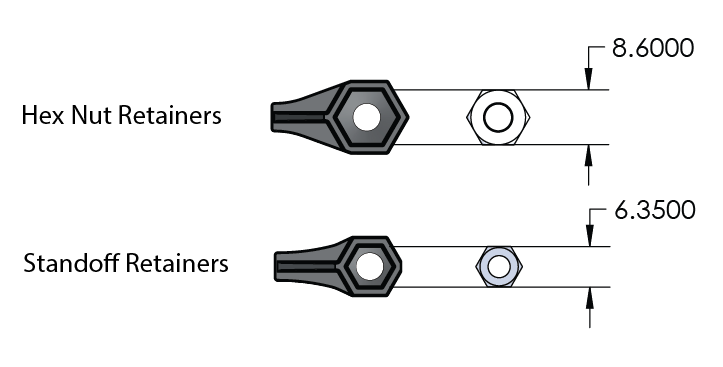

توضح هذه الصورة الفرق في الحجم المتوافق بين مثبتات الجوز السداسية ومثبتات المواجهة. لاحظ أنه على الرغم من ظهور المثبت ذو العمود الواحد فقط، فإن الأمر نفسه ينطبق على جميع المثبتات السداسية والمثبتات المواجهة.
بالنسبة إلى مثبتات الصواميل السداسية، يبلغ الحد الأقصى للعرض عبر المسطحات (أو القطر المقاس من وجه إلى وجه) على الصمولة 8.6000 مم (عرض #8-32 Nylock وHex Nuts)، في حين أن الحد الأقصى للعرض عبر المسطحات للمواجهة يبلغ حجم المثبتات 6.3500 مم (عرض #8-32 صواميل منخفضة المستوى وجميع المواجهات ).
وهذا يعني أن #8-32 Nylock وHex Nuts سوف تناسبفقط في مثبتات الصواميل السداسية، وأن #8-32 صواميل وصواميل منخفضة الشكل ستعمل فقط بشكل فعال مع مثبتات المواجهة. على الرغم من أنه يمكنك وضع #8-32 من الصواميل والمواضع ذات الحجم المنخفض في مثبتات الصواميل السداسية، إلا أنها لن تكون مشدودة ذاتيًا لأنها صغيرة جدًا بحيث لا يمكن تثبيتها في مكانها.

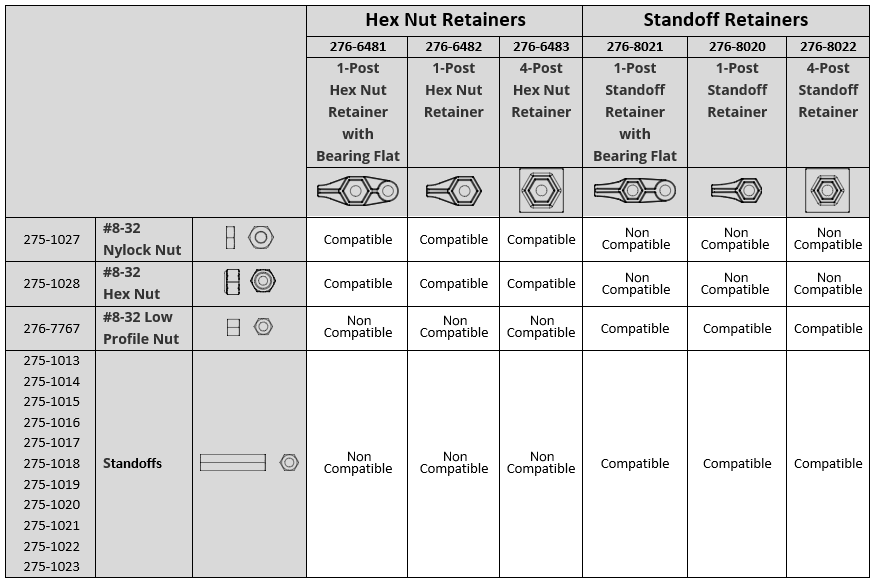

يوجد أدناه مخطط سهل الرجوع إليه يشرح أي صمولة/مواجهة متوافقة مع كل مثبت صامولة مطابق. يمكن العثور على جميع الصواميل هنا، ويمكن العثور على جميع أدوات التثبيت هنا، ويمكن العثور على جميع أدوات تثبيت الصواميل السداسية هنا، ويمكن العثور على جميع أدوات تثبيت الصواميل هنا.
